스팀 트랩

E 시리즈 |버킷 타입

스팀 트랩 E 시리즈 |버킷 타입　ER25

스팀 트랩 E 시리즈 |버킷 타입

ER25

  • SCCV 기구
  • 스테인레스
  • 응축수 회수 대응
  • 수평 장착
  • 수직장착
  • 바이패스 기능
  • 자동 블로우 오프
    • Option
      - 플랜지 면간 조정 가능
      - ASTM 재질 가능

    1980년 에너지 절약 우수제품상 수상

    스팀 트랩 E 시리즈 |버킷 타입　ER25

    특징/성능/용도

    특징/성능

    • 증기 혼입에 의한 누설 방지

      2중 기수분리 시스템으로 증기혼입에 의한 누설 차단,
      증기 누설을 최소한으로 합니다.

    • 발군의 내구성

      SCCV 기구 장착 밸브와 고내구 슈퍼 레버,
      스텐레스제 내부 부품 사용으로 발군의 내구성을 자랑합니다.

    • 고온 공기도 배출 가능

      에어밴트 작동으로 스팀 록킹과 에어바인딩이 없습니다.
      (고온 공기와 비응축성 가스도 배출됩니다)

    • 응축수 회수에 대응

      배압 허용이 높으며 응축수 회수에도 대응합니다.

    • 메인터넌스 용이

      커버에 모든 유닛이 장착되어 있어서 메인터넌스가 간단합니다.

    슈퍼 배출.png

    *’SSCCV 기구 장착 밸브와 고내구 슈퍼 레버,<br/> 스텐레스제 내부 부품 사용으로 발군의 내구성을 자랑합니다.





    용도

    플랜트 공업, 식품 제조, 염색, 청소 및 공조를 포함한 광범위한 분야에서 사용하기에 적합합니다.

    치수/중량

    치수/중량


    플랜지




    사이즈 플랜지 표준 치수 (mm) 치수 (in) 중량
    Ｌ Ｈ1 H2 H3 W Ｌ Ｈ1 H2 H3 W (kg)

    1/2”
    3/4”
    1”

    JIS(RF)

    10K,20K,30K,40K

    340

    210

    		 180 345 248 13.4 8.3 7.1 13.6 9.8

    51,0

    ASME/JPI(RF)

    150lb,300lb

    ASME/JPI(RF)

    600lb

    		 345 13.6

    ASME/JPI(RJ)

    150lb,300lb,600lb

    JIS(RF)

    63K

    		 380 15.0 58,0

    ASME/JPI(RF)

    900lb

    ASME/JPI(RJ)

    900lb,1500lb

    		 51,0
    1 1/4”
    1 1/2”
    2”

    JIS(RF)

    10K,20K,30K,40K

    		 380 15.0 58,0

    ASME/JPI(RF,RJ)

    150lb,300lb,600lb

    JIS(RF)

    63K

    		 400 15.8

    ASME/JPI(RF,RJ)

    900lb

    ASME/JPI(RJ)

    1500lb



    사이즈

    플랜지 표준

    		 치수 (mm) 치수 (in) 중량
    DN32-50

    DIN

    PN40/PN63/PN100

    		 400 210 180 345 15.8 8.3 7.1 13.6 58,0 127.9

    * 면간 길이는 커스트마이즈 제작 가능합니다.
    * 상세한 정보는 미야와키에 문의 바랍니다.





    소켓 웰드




    사이즈 치수 (mm) 치수 (in) 중량
    Ｌ Ｈ1 H2 H3 W Ｌ Ｈ1 H2 H3 W (kg)
    1/2”
    3/4”
    1”
    1 1/4”
    1 1/2”


    340

    		 210 180 345 248 13.4 8.3 7.1 13.6 9.8 48,0
    2” 380 15.0 49,0

    사양

    모델 접속 최고 사용 압력

    최고 작동 차압

    		 최고 사용 온도 본체 재질
    타입 Size (MPa) (MPa) (℃)
    ER25-25

    플랜지

    RF,RJ





    		 1/2” 2,5 2,5 425

    주철

    SCPH2/WCB
    3/4”
    1”
    1 1/4”
    1 1/2”
    2”
    ER25-45 1/2”

    4,4

    		 4,4
    3/4”
    1”
    1 1/4”
    1 1/2”
    2”
    ER25-65 1/2” 6,4 6,4
    3/4”
    1”
    1 1/4”
    1 1/2”
    2”
    ER25W-25

    소켓 웰드

    SW

    		 1/2” 2,5 2,5

    425

    주강

    SCPH2/WCB
    3/4”
    1”
    1 1/4”
    1 1/2”
    2”
    ER25W-45 1/2” 4,4 4,4
    3/4”
    1”
    1 1/4”
    1 1/2”
    2”
    ER25W-65 1/2” 6,4 6,4
    3/4”
    1”
    1 1/4”
    1 1/2”
    2”

    * 이용 가능한 플랜지 표준: ASME/JPI, DIN, JIS
    * 면간 길이는 커스트마이즈 제작 가능합니다.
    * 상세한 정보는 미야와키에 문의 바랍니다.

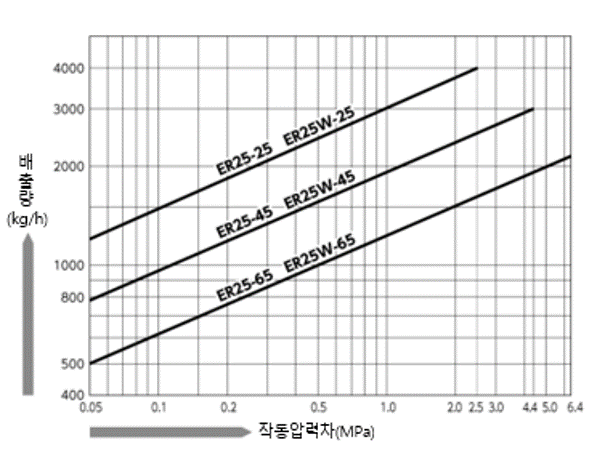

    배출량
