D시리즈 | 다이어프램
스팀 트랩 D시리즈 | 다이어프램

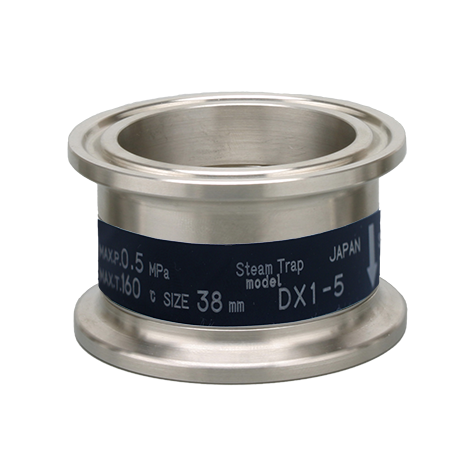

DX1 (for Sanitation Systems)
특징/성능/용도
특징
페룰 접속으로 탈착이 용이
컴펙 설계
면간(높이) 30mm
모든 재질이 스텐레스
응축수 체류 방지를 위한 오리피스 장착 제품(DX1R)
체크 밸브(CX1)과 셋트로 사용가능(별매)
용도
써니타리 증기 배관 응축수 배출,<br/> 스팀으로 SIP(정치멸균) 공정시 응축수 배출
치수/중량
치수/중량
| 사이즈(mm) | 사이즈 (in) | 치수 (mm) | 치수 (in) | 중량 | |||
| L | W | L | W | (kg) | (lb) | ||
|
38 (ISO 규격) |
1.5 (ISO 규격) |
30 | 50,5 | 1.2 | 2.0 | 0,18 | 0.4 |
사양
| 모델 | 접속 | 최고 사용 압력 |
최고 작동 차압 |
최고 사용 온도 | 밸브 오픈 온도 |
본체 재질 |
||||||
| 타입 | 사이즈 | 사이즈 | (MPa) | (psig) | (MPa) | (psig) | (℃) | (℉) | (℃) | (℉) | ||
| DX1-5 |
페룰 |
38mm (ISO 규겨) |
1.5 in (ISO 규격) |
0,5 | 72.5 | 0,5 | 72.5 | 160 | 320 |
포화온도 - 5℃ |
포화온도 - 9℉ |
스테레인스강 SUS316 |
| DX1R-5* (오리피스) |
||||||||||||
* *DX1R : 증기 공급 정지시, 본체에 응축수를 체류시키지 않는 설계(오리피스 장착)로 되어 있습니다.
● 최고 허용 압력 (PMA): 1,0MPa PMA는 내압부(본체)가 허용되는 압력입니다.
● 최고 허용 온도 (TMA): 185℃ (365℉) TMA는 내압부(본체)가 허용되는 온도입니다.
● 최소 작동 차압 (⊿PMN): 0,01MPa ⊿PMN는 트랩 출입구 간의 최소 작동 차압입니다.
● 표면높이 : Ra1.6a (Ra: 평균 높이)
*체크밸브 (CX1)와 세트로 사용할 수 있습니다. (별매)
배출 용량
● 응축수 유량은 응축수 온도가 포화 온도 마이너스 10℃ 경우를 나타냅니다.
특징
페룰 접속으로 탈착이 용이
컴펙 설계
면간(높이) 30mm
모든 재질이 스텐레스
응축수 체류 방지를 위한 오리피스 장착 제품(DX1R)
체크 밸브(CX1)과 셋트로 사용가능(별매)
용도
써니타리 증기 배관 응축수 배출,<br/> 스팀으로 SIP(정치멸균) 공정시 응축수 배출
치수/중량
| 사이즈(mm) | 사이즈 (in) | 치수 (mm) | 치수 (in) | 중량 | |||
| L | W | L | W | (kg) | (lb) | ||
|
38 (ISO 규격) |
1.5 (ISO 규격) |
30 | 50,5 | 1.2 | 2.0 | 0,18 | 0.4 |
| 모델 | 접속 | 최고 사용 압력 |
최고 작동 차압 |
최고 사용 온도 | 밸브 오픈 온도 |
본체 재질 |
||||||
| 타입 | 사이즈 | 사이즈 | (MPa) | (psig) | (MPa) | (psig) | (℃) | (℉) | (℃) | (℉) | ||
| DX1-5 |
페룰 |
38mm (ISO 규겨) |
1.5 in (ISO 규격) |
0,5 | 72.5 | 0,5 | 72.5 | 160 | 320 |
포화온도 - 5℃ |
포화온도 - 9℉ |
스테레인스강 SUS316 |
| DX1R-5* (오리피스) |
||||||||||||
* *DX1R : 증기 공급 정지시, 본체에 응축수를 체류시키지 않는 설계(오리피스 장착)로 되어 있습니다.
● 최고 허용 압력 (PMA): 1,0MPa PMA는 내압부(본체)가 허용되는 압력입니다.
● 최고 허용 온도 (TMA): 185℃ (365℉) TMA는 내압부(본체)가 허용되는 온도입니다.
● 최소 작동 차압 (⊿PMN): 0,01MPa ⊿PMN는 트랩 출입구 간의 최소 작동 차압입니다.
● 표면높이 : Ra1.6a (Ra: 평균 높이)
*체크밸브 (CX1)와 세트로 사용할 수 있습니다. (별매)
● 응축수 유량은 응축수 온도가 포화 온도 마이너스 10℃ 경우를 나타냅니다.
