직동 타입
감압 밸브 직동 타입
REC1
Built-in screen
특징/성능/용도
특징
증기용 감압 밸브
증기 공기 압력을 사용기기 정격 압력 이하로 감합해서
압력을 일정하게 유지하는 자동 밸브입니다.직동식 감압밸브 작동 장점
2차측 압력 변화를 검출실에서 검출,
직접 밸브부의 개폐도를 조정해서 2차측 압력을 일정하게 유지합니다.
모든 재질이 스테인레스
최대 감압비 30:1
콤팩트 설계(초소형/경량)로, 좁은 공간에도 설치 가능
압력 조절은 공구 불필요
핸들 조작만으로 간단히 실시
스트레이너 기능 내장 타입
본체 스크린(20메슈 상당)을 내장, 스트레이너 기능을 가집니다.
용도
식품기기, 의료 기기, 바이오 관련 기기 등 소형 증기 기기에 최적입니다.
치수/중량
치수/중량
나사
| 사이즈 | 치수 (mm) | 치수(in) | 중량 | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | |
| 1/2” | 96 | 138 | 63 | 78 | 3.8 | 5.4 | 2.5 | 3.1 | 2,9 | 6.4 |
| 3/4” | 2,8 | 6.2 | ||||||||
| 1” | ||||||||||
플랜지
| 사이즈 | 치수(mm) | 치수(in) | 중량 (kg) | 중량 (lb) | ||||||||||||
| L | H1 | H2 | W | L | H1 | H2 | W | JIS(FF,RF) | ASME/JPI(RF) | JIS(FF,RF) | ASME/JPI(RF) | |||||
| 10K,16K | 20K | 150lb | 300lb | 10K,16K | 20K | 150lb | 300lb | |||||||||
| 1/2” | 150 | 138 | 63 | 78 | 5.9 | 5.4 | 2.5 | 3.1 | 4,2 | 4,4 | 3,9 | 4,3 | 9.3 | 9.7 | 8.6 | 9.5 |
| 3/4” | 4,5 | 4,7 | 4,3 | 5,3 | 9.9 | 10.4 | 9.5 | 11.7 | ||||||||
| 1” | 160 | 6.3 | 5,7 | 6,1 | 5,1 | 6,1 | 12.6 | 13.5 | 11.3 | 13.5 | ||||||
사양
| 모델 | 접속 | 최고 사용 압력 | 사용압력 범위 |
제어압력 범위 |
최대압력비 |
최고사용 온도 |
본체재질 |
|||||
| 타입 | 사이즈 | (MPa) | (psig) |
1차측압력 (MPa) |
1차측압력 (psig) |
2차측압력 (MPa) |
2차측압력 (psig) |
(℃) | (℉) | |||
| REC1-2 |
나사 Rc, Rp, NPT |
1/2” | 1,6 | 230 | 0,2 - 1,6 | 29 - 230 | 0,02 - 0,2 | 2.9 - 29 | 30：1 | 220 | 428 |
스테인레이스 강 SCS14/CF8M |
| 3/4” | ||||||||||||
| 1” | ||||||||||||
| REC1-6 | 1/2” | 0,2 - 1,6 |
29 - 230 |
0,18 - 0,6 | 26 - 87 | 8.9：1 | ||||||
| 3/4” | ||||||||||||
| 1” | ||||||||||||
| REC1-10 | 1/2” | 0,6 - 1,6 | 87 - 230 | 0,54 - 1,0 | 78 - 145 | 3：1 | ||||||
| 3/4” | ||||||||||||
| 1” | ||||||||||||
| REC1-2F |
플랜지 (FF,RF) |
1/2” | 0,2 - 1,6 | 29 - 230 | 0,02 - 0,2 | 2.9 - 29 | 30：1 | |||||
| 3/4” | ||||||||||||
| 1” | ||||||||||||
| REC1-6F | 1/2” | 0,2 - 1,6 | 29 - 230 | 0,18 - 0,6 | 26 - 87 | 8.9：1 | ||||||
| 3/4” | ||||||||||||
| 1” | ||||||||||||
| REC1-10F | 1/2” | 0,6 - 1,6 | 87 - 230 | 0,54 - 1,0 | 78.- 145 | 3：1 | ||||||
| 3/4” | ||||||||||||
| 1” | ||||||||||||
* 사용가능 플랜지 규격 : JIS 10K,16K,20K ASME/JPI 150lb,300lb
● 최소차압: 1차측 압력의 10%
● 최소 조정 가능 유량: 3~30kg/h
● 락업 압력: 0,03MPa 이내
● 오프셋
2차측 압력 1MPa 이하 일때, 2차측 압력의 60% 이내
2차측 압력0.1MPa이 넘고, 0.6MPa미맍 일 때, 0.07MPa 이내
2차측 압력 0.06MPa 이상 일 때, 0.1MPa이내

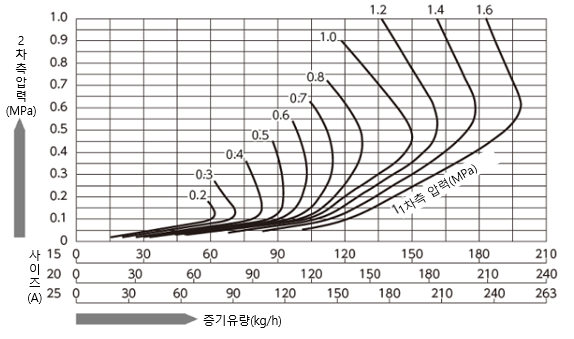

배출 용량
●선정 도면 사용 방법(예)
100kg/h 증기를 1.0MPa에서 0.5MPa로 감압할 경우
1. 1차측 압력 1.0MPa 곡선과 2차측 압력 0.5MPa 가로선이 교차하는 지점을 찾습니다.
2. 교차한 지점에서 수직선을 그어 교차된 점이 나타내는 증기 유량이 100kg/h 이상으로 가장 사이즈가 작은 것을 찾습니다.
3. 이 경우 REC1-6(F)로 사이즈 15A 감압밸브 선정이 최적입니다.
특징
증기용 감압 밸브
증기 공기 압력을 사용기기 정격 압력 이하로 감합해서
압력을 일정하게 유지하는 자동 밸브입니다.직동식 감압밸브 작동 장점
2차측 압력 변화를 검출실에서 검출,
직접 밸브부의 개폐도를 조정해서 2차측 압력을 일정하게 유지합니다.
모든 재질이 스테인레스
최대 감압비 30:1
콤팩트 설계(초소형/경량)로, 좁은 공간에도 설치 가능
압력 조절은 공구 불필요
핸들 조작만으로 간단히 실시
스트레이너 기능 내장 타입
본체 스크린(20메슈 상당)을 내장, 스트레이너 기능을 가집니다.
용도
식품기기, 의료 기기, 바이오 관련 기기 등 소형 증기 기기에 최적입니다.
치수/중량
나사
| 사이즈 | 치수 (mm) | 치수(in) | 중량 | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | |
| 1/2” | 96 | 138 | 63 | 78 | 3.8 | 5.4 | 2.5 | 3.1 | 2,9 | 6.4 |
| 3/4” | 2,8 | 6.2 | ||||||||
| 1” | ||||||||||
플랜지
| 사이즈 | 치수(mm) | 치수(in) | 중량 (kg) | 중량 (lb) | ||||||||||||
| L | H1 | H2 | W | L | H1 | H2 | W | JIS(FF,RF) | ASME/JPI(RF) | JIS(FF,RF) | ASME/JPI(RF) | |||||
| 10K,16K | 20K | 150lb | 300lb | 10K,16K | 20K | 150lb | 300lb | |||||||||
| 1/2” | 150 | 138 | 63 | 78 | 5.9 | 5.4 | 2.5 | 3.1 | 4,2 | 4,4 | 3,9 | 4,3 | 9.3 | 9.7 | 8.6 | 9.5 |
| 3/4” | 4,5 | 4,7 | 4,3 | 5,3 | 9.9 | 10.4 | 9.5 | 11.7 | ||||||||
| 1” | 160 | 6.3 | 5,7 | 6,1 | 5,1 | 6,1 | 12.6 | 13.5 | 11.3 | 13.5 | ||||||
| 모델 | 접속 | 최고 사용 압력 | 사용압력 범위 |
제어압력 범위 |
최대압력비 |
최고사용 온도 |
본체재질 |
|||||
| 타입 | 사이즈 | (MPa) | (psig) |
1차측압력 (MPa) |
1차측압력 (psig) |
2차측압력 (MPa) |
2차측압력 (psig) |
(℃) | (℉) | |||
| REC1-2 |
나사 Rc, Rp, NPT |
1/2” | 1,6 | 230 | 0,2 - 1,6 | 29 - 230 | 0,02 - 0,2 | 2.9 - 29 | 30：1 | 220 | 428 |
스테인레이스 강 SCS14/CF8M |
| 3/4” | ||||||||||||
| 1” | ||||||||||||
| REC1-6 | 1/2” | 0,2 - 1,6 |
29 - 230 |
0,18 - 0,6 | 26 - 87 | 8.9：1 | ||||||
| 3/4” | ||||||||||||
| 1” | ||||||||||||
| REC1-10 | 1/2” | 0,6 - 1,6 | 87 - 230 | 0,54 - 1,0 | 78 - 145 | 3：1 | ||||||
| 3/4” | ||||||||||||
| 1” | ||||||||||||
| REC1-2F |
플랜지 (FF,RF) |
1/2” | 0,2 - 1,6 | 29 - 230 | 0,02 - 0,2 | 2.9 - 29 | 30：1 | |||||
| 3/4” | ||||||||||||
| 1” | ||||||||||||
| REC1-6F | 1/2” | 0,2 - 1,6 | 29 - 230 | 0,18 - 0,6 | 26 - 87 | 8.9：1 | ||||||
| 3/4” | ||||||||||||
| 1” | ||||||||||||
| REC1-10F | 1/2” | 0,6 - 1,6 | 87 - 230 | 0,54 - 1,0 | 78.- 145 | 3：1 | ||||||
| 3/4” | ||||||||||||
| 1” | ||||||||||||
* 사용가능 플랜지 규격 : JIS 10K,16K,20K ASME/JPI 150lb,300lb
● 최소차압: 1차측 압력의 10%
● 최소 조정 가능 유량: 3~30kg/h
● 락업 압력: 0,03MPa 이내
● 오프셋
2차측 압력 1MPa 이하 일때, 2차측 압력의 60% 이내
2차측 압력0.1MPa이 넘고, 0.6MPa미맍 일 때, 0.07MPa 이내
2차측 압력 0.06MPa 이상 일 때, 0.1MPa이내
●선정 도면 사용 방법(예)
100kg/h 증기를 1.0MPa에서 0.5MPa로 감압할 경우
1. 1차측 압력 1.0MPa 곡선과 2차측 압력 0.5MPa 가로선이 교차하는 지점을 찾습니다.
2. 교차한 지점에서 수직선을 그어 교차된 점이 나타내는 증기 유량이 100kg/h 이상으로 가장 사이즈가 작은 것을 찾습니다.
3. 이 경우 REC1-6(F)로 사이즈 15A 감압밸브 선정이 최적입니다.
