스팀/콘덴세이트 매니폴드
매니폴드 시리즈 스팀/콘덴세이트 매니폴드
MM_P&FMM
특징/성능/용도
특징/성능
콤팩트 설계
설치 공간을 줄여이고 시스템을 구성하였습니다.
간단 조작
메인터넌스가 간단하여 인건비 절감이 가능합니다.
UNC 커넥터와 2볼트 연결부가 있는 스팀 트랩은 장착 상태에서 설치 및 교체가 가능합니다.
압력 장비 지침 (PED) 인증
용도
증기 분배및 응축수 회수에 적합하여 증기 관리를 단순화합니다.
사양
단조강
|
모델 |
통합 밸브 |
최고 허용 압력 |
|
본체 |
접속 타입 |
접속 수 | 접속 사이즈 |
최소 |
하이드로 |
Kv 밸브 |
대략 중량 |
|
MM04P |
피스톤 밸브 |
5.17MPa |
425℃ |
1-1/2”, SW |
NPT, SW |
4 |
1/2”, 3/4” |
-29℃ |
7.75MPa |
2.0 |
10 |
|
MM08P |
8 |
20 |
|||||||||
|
MM12P |
12 |
30 |
*PMO ASME 300, SW, NPT 4.15MPa
*TMO ASME 300, SW, NPT 425℃ @ 2.8MPa
(* 콤팩트 매니폴드 패키지는 부착된 밸부와 트랩에 의해 제한됩니다.)
조립되는 스틸
|
모델 |
통합 밸브 |
최고 허용 압력 |
|
본체 |
접속 타입 |
접속 수 | 접속 사이즈 |
최소 |
하이드로 |
대략 중량 (Kg) |
|
FMM04 |
- |
4.26MPa |
425℃ |
1/2" - 2" |
NPT, SW |
4 |
1/2”, 3/4” |
-29℃ |
6.39MPa |
11 |
|
FMM06 |
6 |
15 |
||||||||
|
FMM08 |
8 |
18 |
||||||||
|
FMM10 |
10 |
23 |
||||||||
|
FMM12 |
12 |
26 |
*PMO ASME 300, SW, NPT 4.15MPa
*TMO ASME 300, SW, NPT 240℃ @ 2.7MPa
(*조립된 매니폴드 패키지는 고객 사양을 준수하며 부착된 밸브 및 트랩에 의해 제한됩니다,)
재질 상세
조립 스틸
| No | 항목 | 재질 | 수량 |
| 1 | 본체 | A105 | 1 |
| 2 | 패킹 | 흑연 | 2 |
| 3 | 랜턴 링 | A276-410 | 1 |
| 4 | 본넷 | A105 | 1 |
| 5 | 스팀 | A276-316 | 1 |
| 6 | 핸들 | A105 | 1 |
| 8 | 워셔 | 스테인레스 스틸 | 1 |
| 9 | 핸들 너트 | 스테인레스 스틸 | 1 |
| 10 | 본넷 볼트 | A193-B7 | 2 |
| 11 | 본넷 너트 | A194-2H | 2 |
| 12 | 볼트 워셔 | 스프링 스틸 | 4 |
| No | 항목 | 재질 | 수량 |
| 1 | 본체 | A182-F304 | 1 |
| 2 | 패킹 | 흑연 | 2 |
| 3 | 랜턴 링 | A276-316 | 1 |
| 4 | 본넷 | A182-F304 | 1 |
| 5 | 스팀 | A276-316 | 1 |
| 6 | 핸들 | A105(or SUS) | 1 |
| 8 | 워셔 | 스테인레스 스틸 | 1 |
| 9 | 핸들 너트 | 스테인레스 스틸 | 1 |
| 10 | 본넷 볼트 | A193-B8 | 2 |
| 11 | 본넷 너트 | A194-8 | 2 |
| 12 | 볼트 워셔 | 스프링 스틸 | 4 |
조립 스틸
| No | 항목 | 재질 | 수량 |
| 1 | 파이프 | A106-B | 1 |
| 2 | 플랜지 | A105 | 1 |
| 3 | 카플링 | A105 | 4 |
| 4 | 콘스웨이지 | A105 | 1 |
패키지예
단조강
옵션

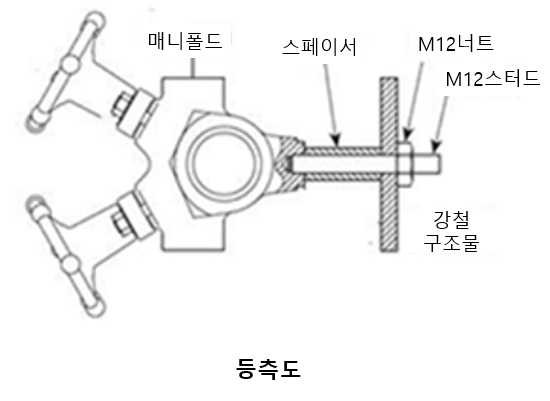

■ 마운팅 키트
설치와 절연 용이성을 위해 인접 구조물에서 2인치 스탠드오프를 제공하는 옵션 장착 키트를 사용할 수 있습니다.
이 키트는 나사산 스터드, 스페이서 및 너트로 구성되며, 매니폴드 후면의 M12 장착 구멍과 일치하도록 설계되었습니다.
다음 세트를 이용할 수 있습니다.
4 웨이 매니폴드 : 2스터드, 너트, 스페이서의 싱글셋
8 웨이 매니폴드: 3스터드, 너트, 스페이서의 싱글셋
12 웨이 매니폴드: 4스터드, 너트, 스페이서의 싱글셋
■ 철근 구조물 (스탠드)
커스터마이즈 구조용 철강 제품(스탠드)를 사용하여 매니폳드를 장착할 수 있습니다.
■ 보온 재킷
화상 위험으로부터 작업자를 보호하고 복사열 손실을 최소화하기 위해 커스터마이즈 단열 재킷을 사용할 수 있습니다.
■ 침수 튜브 / 사이펀 튜브
응축수 매니폴드용 침수 튜브 / 사이펀 튜브는 요구 사항을 충족하기 위해 사용할 수 있습니다.
