증기 순간 급탕기 | 순환 방식
온수 기기 증기 순간 급탕기 | 순환 방식
HE Series (-U model)
Passed the test of effect to water quality that meet JIS / Hot water supply up to 95℃ (203°F)
특징/성능/용도
특징/성능
★침출성능 시험 합격 모델
침출성능 시험에 합격,식품 제조 용수는 양조용으로 이용 가능합니다. 간접 가열 방식으로 안심하고 사용할 수 있습니다.
95℃까지 고온 급탕이 가능
식품 산업에서 83℃ 이상 세정/소독 용도로 사용 가능합니다.
다량의 온수를 안정적으로 공급
PID 제어로 인해, 소량의 온수를 사용할 때 온도 안정성이 기존 기기보다 향상되었습니다.
일정한 급탕압력/온수를 공급합니다.검사가 불필요한 급탕기
저장 탱크나 압력 용기에 필요한 정기 검사나 관공청 신고
, 혹은 운전 자격 등은 일체 필요하지 않습니다.
조용한 작동음
증기와 냉수 혼합음이 없이, 설치 장소 환경을 저해하지 않습니다.
수분만에 온수 공급이 가능
전원 버튼 만으로 순식간에 시스템이 기동됩니다.
정확한 희망온도 설정 가능
온도조절기의 수치로 온도가 설정되므로, 다이얼 설정에서 발생하기 쉬운 온도 설정의 부정확함을 해소하였습니다.
용도
● 식품가공 세정/살균 ● 주방기기의 세정소독
●산업 설비의 세정 ●목욕탕
치수/중량
치수/중량
③ 온수
|
치수(mm) |
치수(in) | 중량 | 운전시중량 | ||||||||
| W | H | D1 | D2 | W | H | D1 | D2 | (kg) | (lb) | (kg) | (lb) |
| 530 | 1500 | 1200 | 250 | 20.9 | 59.1 | 47.2 | 9.8 | 260 | 573.3 | 370 | 815.9 |
| 치수(mm) | 치수(in) | 중량 | 작동시 중량 | ||||||||
| W | H | D1 | D2 | W | H | D1 | D2 | (kg) | (lb) | (kg) | (lb) |
| 800 | 1500 | 1200 | 250 | 31.5 | 59.1 | 47.2 | 9.8 | 500 | 1102.5 | 680 | 1499.4 |
| 치수 (mm) | 치수(in) | 중량 | 운전시 중량 | ||||||||
| W | H | D1 | D2 | W | H | D1 | D2 | (kg) | (lb) | (kg) | (lb) |
| 800 | 1500 | 1200 | 250 | 31.5 | 59.1 | 47.2 | 9.8 | 530 | 1168.7 | 710 | 1565.6 |
사양
| 모델 | 접속 | 가열방식 | 급탕방식 |
급탕 온도 |
|||||||
| 타입 | 사이즈 | (℃) | |||||||||
|
급수입구 |
증기 입구 |
급탕구 |
회수탕구 | 온수벤트 | 증기 응축수 | 오버플로우 | |||||
| HE-04RH-5U | 나사 | 1” | 1” | 1” | 3/8” |
3/4” (플랜지) |
3/4” (플랜지) |
1” | 증기/냉수/ 간접가열 방식 |
2차측 정지 순환방식 |
30 - 95 |
| HE-04RH-6U | |||||||||||
| HE-08RH-1U | 플랜지 | 1 1/2” | 1 1/2” | 1 1/2” | 1/2” | 1” | 3/4” | 1 1/2” | |||
| HE-12RH-5U | 플랜지 | 2” | 2” | 2” | 1/2” | 1” | 3/4” | 2” | |||
| HE-12RH-6U | |||||||||||
| 모델 |
정격열출력 (kcal/h) |
전원 (V) |
주파수 (Hz) |
전기용량 (kW) |
정격전류 (A) |
사용압력범위 (MPa) |
치수 (mm) |
치수 (in) |
중량 |
운전시 |
|||||||
| 증기 | 냉수 | W | H | D1 | D2 | W | H | D1 | D2 | (kg) | (kg) | ||||||
| HE-04RH-5U |
187 (160,000) |
AC200 (3-상) |
50 | 1.8 | 7.6 |
0,2 - 0,35 (유동압) |
0,1 - 0,4 (유동압) |
530 | 1500 | 1200 | 250 | 20.87 | 59.1 | 47.2 | 9.8 | 260 | 370 |
| HE-04RH-6U | 60 | 1.8 | 6.2 | ||||||||||||||
| HE-08RH-5U |
419 (360,000) |
50 | 2.8 | 11.3 | 800 | 31.5 | 500 | 680 | |||||||||
| HE-08RH-6U | 60 | 2.7 | 9.5 | ||||||||||||||
| HE-12RH-5U |
838 (720,000) |
50 | 2.8 | 11.3 | 530 | 710 | |||||||||||
| HE-12RH-6U | 60 | 2.7 | 9.5 | ||||||||||||||
●본체 내부는 방수/방진 구조가 아닙니다.
●표준 장비
・안전 장치 : 저수위 보호장치, 온도과잉상승 방지장치, 펌브부하 보호장치
・접액부 재질：SUS
・실내 이용
・개방 탱크 내장
●기타 커스트마이즈에도 대응 가능합니다. 문의 바랍니다.
※ 100℃ 이하 가열 용도로 저온 증기(진공증기)의 이용 검토시는 별도 문의 바랍니다.
온수 유량
급수 온도별 급탕량/급탕 온도곡선 그래프

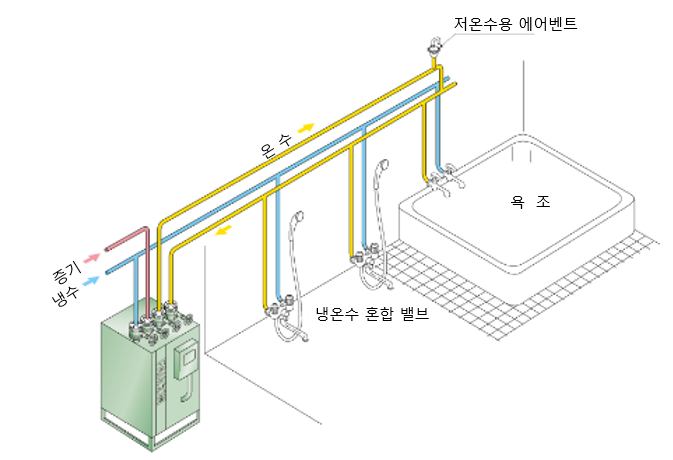

배관예
순환 방식
특징/성능
★침출성능 시험 합격 모델
침출성능 시험에 합격,식품 제조 용수는 양조용으로 이용 가능합니다. 간접 가열 방식으로 안심하고 사용할 수 있습니다.
95℃까지 고온 급탕이 가능
식품 산업에서 83℃ 이상 세정/소독 용도로 사용 가능합니다.
다량의 온수를 안정적으로 공급
PID 제어로 인해, 소량의 온수를 사용할 때 온도 안정성이 기존 기기보다 향상되었습니다.
일정한 급탕압력/온수를 공급합니다.검사가 불필요한 급탕기
저장 탱크나 압력 용기에 필요한 정기 검사나 관공청 신고
, 혹은 운전 자격 등은 일체 필요하지 않습니다.
조용한 작동음
증기와 냉수 혼합음이 없이, 설치 장소 환경을 저해하지 않습니다.
수분만에 온수 공급이 가능
전원 버튼 만으로 순식간에 시스템이 기동됩니다.
정확한 희망온도 설정 가능
온도조절기의 수치로 온도가 설정되므로, 다이얼 설정에서 발생하기 쉬운 온도 설정의 부정확함을 해소하였습니다.
용도
● 식품가공 세정/살균 ● 주방기기의 세정소독
●산업 설비의 세정 ●목욕탕
치수/중량
③ 온수
|
치수(mm) |
치수(in) | 중량 | 운전시중량 | ||||||||
| W | H | D1 | D2 | W | H | D1 | D2 | (kg) | (lb) | (kg) | (lb) |
| 530 | 1500 | 1200 | 250 | 20.9 | 59.1 | 47.2 | 9.8 | 260 | 573.3 | 370 | 815.9 |
| 치수(mm) | 치수(in) | 중량 | 작동시 중량 | ||||||||
| W | H | D1 | D2 | W | H | D1 | D2 | (kg) | (lb) | (kg) | (lb) |
| 800 | 1500 | 1200 | 250 | 31.5 | 59.1 | 47.2 | 9.8 | 500 | 1102.5 | 680 | 1499.4 |
| 치수 (mm) | 치수(in) | 중량 | 운전시 중량 | ||||||||
| W | H | D1 | D2 | W | H | D1 | D2 | (kg) | (lb) | (kg) | (lb) |
| 800 | 1500 | 1200 | 250 | 31.5 | 59.1 | 47.2 | 9.8 | 530 | 1168.7 | 710 | 1565.6 |
| 모델 | 접속 | 가열방식 | 급탕방식 |
급탕 온도 |
|||||||
| 타입 | 사이즈 | (℃) | |||||||||
|
급수입구 |
증기 입구 |
급탕구 |
회수탕구 | 온수벤트 | 증기 응축수 | 오버플로우 | |||||
| HE-04RH-5U | 나사 | 1” | 1” | 1” | 3/8” |
3/4” (플랜지) |
3/4” (플랜지) |
1” | 증기/냉수/ 간접가열 방식 |
2차측 정지 순환방식 |
30 - 95 |
| HE-04RH-6U | |||||||||||
| HE-08RH-1U | 플랜지 | 1 1/2” | 1 1/2” | 1 1/2” | 1/2” | 1” | 3/4” | 1 1/2” | |||
| HE-12RH-5U | 플랜지 | 2” | 2” | 2” | 1/2” | 1” | 3/4” | 2” | |||
| HE-12RH-6U | |||||||||||
| 모델 |
정격열출력 (kcal/h) |
전원 (V) |
주파수 (Hz) |
전기용량 (kW) |
정격전류 (A) |
사용압력범위 (MPa) |
치수 (mm) |
치수 (in) |
중량 |
운전시 |
|||||||
| 증기 | 냉수 | W | H | D1 | D2 | W | H | D1 | D2 | (kg) | (kg) | ||||||
| HE-04RH-5U |
187 (160,000) |
AC200 (3-상) |
50 | 1.8 | 7.6 |
0,2 - 0,35 (유동압) |
0,1 - 0,4 (유동압) |
530 | 1500 | 1200 | 250 | 20.87 | 59.1 | 47.2 | 9.8 | 260 | 370 |
| HE-04RH-6U | 60 | 1.8 | 6.2 | ||||||||||||||
| HE-08RH-5U |
419 (360,000) |
50 | 2.8 | 11.3 | 800 | 31.5 | 500 | 680 | |||||||||
| HE-08RH-6U | 60 | 2.7 | 9.5 | ||||||||||||||
| HE-12RH-5U |
838 (720,000) |
50 | 2.8 | 11.3 | 530 | 710 | |||||||||||
| HE-12RH-6U | 60 | 2.7 | 9.5 | ||||||||||||||
●본체 내부는 방수/방진 구조가 아닙니다.
●표준 장비
・안전 장치 : 저수위 보호장치, 온도과잉상승 방지장치, 펌브부하 보호장치
・접액부 재질：SUS
・실내 이용
・개방 탱크 내장
●기타 커스트마이즈에도 대응 가능합니다. 문의 바랍니다.
※ 100℃ 이하 가열 용도로 저온 증기(진공증기)의 이용 검토시는 별도 문의 바랍니다.
급수 온도별 급탕량/급탕 온도곡선 그래프
순환 방식
