보온 커버 Q-Plus 재킷

배관 부속기기 보온 커버 Q-Plus 재킷 QH / QAG

배관 부속기기 보온 커버 Q-Plus 재킷

QH / QAG

      배관 부속기기 보온 커버 Q-Plus 재킷 QH / QAG

      특징/성능/용도

      특징/성능

      • 주문 제작 가능

        기기와 부품의 형태에 맞추어 어떠한 복잡한 형상도 대응

      • 탑클래스 단열 성능

        ・저열전도성 소재 채용
        ・사용 소재에 따라 안전 사용 온도는 최대 1000℃까지 대응
        ・용도에 맞춘 소재를 선정, 입체 성형 가공으로 제작해서
        방열 틈이 없어 최고급 단열 효과를 발휘

      • 간단 탈착과 경제적인 설계

        지퍼 채용으로 누구나 간단히 탈착가능며,
        반복 사용이 가능한 경제적인 설계

      • QAG 타입은 실내외를 불문, 과혹 조건에서도
        장기 사용이 가능한 고품질 재질

      • 고발수성

        에어로젤 타입(QAG타입)은 발군의 발수성을 보유

      용도

      배관, 밸브, 보일러, 스팀 트랩 등, 모든 증기 시스템 보온/단열에 적합합니다.

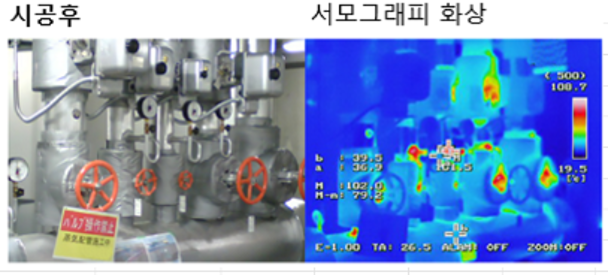

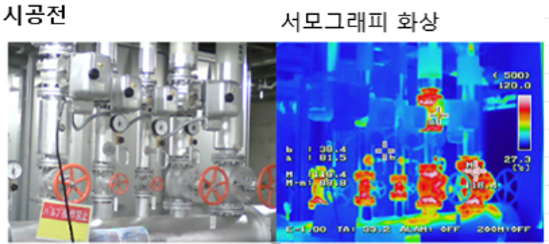

      사용예





      에너지 절약 효과

      ● Q-Plus Jacket을 사용한 경우의 에너지 삭감치와 증기 삭감 환산 금액
            (이하는 보일러실에서 사용하는 배관 기기의 경우)

         에너지 삭감치 : 50,000MJ/연 (증기 환산 25.3 톤/연)

         증기 환산 금액 : 약 126,700 엔/연

      ● 보온 대상 기기

       감압 밸브 40A,  JIS 10K
       Y 스트레이너  40A,  JIS 10K
       스톱 밸브 2개 40A,  JIS 10K











      ● 조건

      감압밸브 1차측 압력 0,8MPa, 2차측 압력  4MPa
      실내 온도 15℃
      스팀 단가 5,000 엔/톤
      가동 시간 24 시간/일
      가동 일수 330 일/연



      사양

      모델 QH25S-T

      QH50S-T

      QAG25S-T QAG50S-T

      사용 장소

      실내 실내외
      재질

      외피 재질
      최고 사용 온도

      실리콘 코팅 그라스 크로스

      180℃

      PTFE 코팅 그라스 크로스

      260℃

      내피 재질

      최고 사용 온도

      그라스 크로스

      500℃

      단열재(외피측) 니들 글라스 매트

      에어로겔

      (5mm)

      에어로겔

      (10mm)

      단열재(내피측)

      니들 글라스 매트

      (20mm)

      니들 글라스 매트

      (40mm)

      단열재 두께 25 mm 50 mm 25mm 50mm
      사용 섬유

      그라스

      PTFE
      장착 방법 지퍼 지퍼
      색상 실버 실버
      안전 사용 온도

      Up to 500℃

      Up to 260℃

      옵션 사양

       * 이하 사양도 옵션으로써 선택 가능합니다.

      참고 모델 QH25*1

      QH50*1

      QAG25*1 QAG50*1
      재질

      외피 재질
      최고 사용 온도

      PTFE 코팅 그라스 크로스/260℃

      알루미늄 가공 그라스 크로스/160℃

      내피 재질
      최고 사용 온도

      실리카 크로스

      700℃ or 1000℃

      그라스 크로스

      500℃

      단열재 (외피측)

      록울(암면)

      글라스 울

      슈퍼 울(새체 용해서 섬유)

      단열재 (내피측)

      사용 섬유

      PTFE / SUS / 실리카 섬유

      장착 방법 글라스 스리브 끈(R) / D 링벨트 (B) D링 벨트 (B)
      색상 블루 블루
      안전 사용 온도 Up to 700℃ or 1000℃*2 Up to 500℃*2

      *1 선택하는 모델에 따라 모델명이 달라집니다.
      *2 안전 사용 온도는 사용하는 재질(내장재)에 따라 변동됩니다.

      * 상기 외에도 용도에 따라 커스터마이즈가 가능합니다. 상세한 사항은 문의 바랍니다.

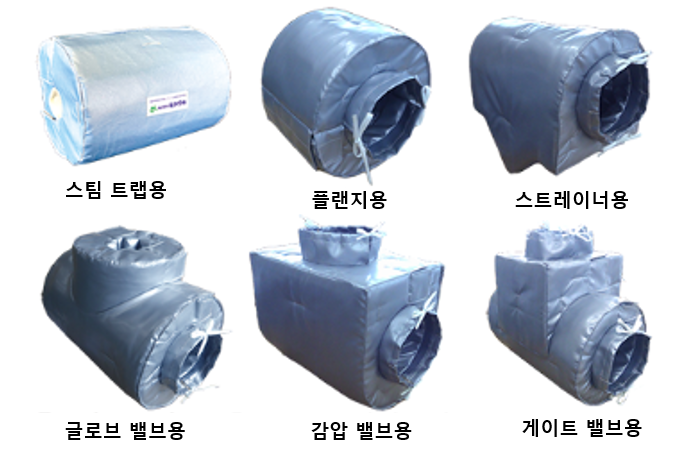

      라인업
