세퍼레이터
배관 부속기기 세퍼레이터
H3 | Baffle Type
For steam/air
특징/성능/용도
특징/성능
배관의 응축수를 효과적으로 분리
양질의 증기/에어를 제공건증기와 에어 공급
증기와 에어 배관에 발생하는 물방울이나 배관 바닥에 흐르는
응축수를 분리/제거 합니다.
배플 방식(충돌식) 채용
부하가 변하더라도 기수분리 능력은 저하되지 않음.
콤팩트 설계
압력 손실 거의 없음
불과 0.002MPa 압력 손실입니다.
용도
증기배관/공기 배관의 기수 분리에 적합합니다.
치수/중량
치수/중량
| 사이즈 | 치수(mm) | 치수(in) | 중량 | ||||||||
| L | H1 | H2 | W | d0 | L | H1 | H2 | W | d0 | (kg) | |
| 1/2” | 100 | 93 | 120 | 86 | Rc1/2" | 3.9 | 3.7 | 4.7 | 3.4 | Rc1/2" | 3,6 |
| 3/4” | 130 | 120 | 158 | 108 | 5.1 | 4.7 | 6.2 | 4.3 | 6,4 | ||
| 1” | 160 | 130 | 180 | 128 | 6.3 | 5.1 | 7.1 | 5.0 | 9,4 | ||
사양
| 모델 | 접속 |
최고사용압력 |
최고 작동차압 |
최고 사용 온도 |
본체 재질 |
|
| 타입 | 사이즈 | (MPa) | (MPa) | TMO(℃) | ||
| H3 |
나사식 Rc,NPT |
1/2” | 1,6 | 1,6 | 220 |
덕타일 주철 FCD450 |
| 3/4” | ||||||
| 1” | ||||||

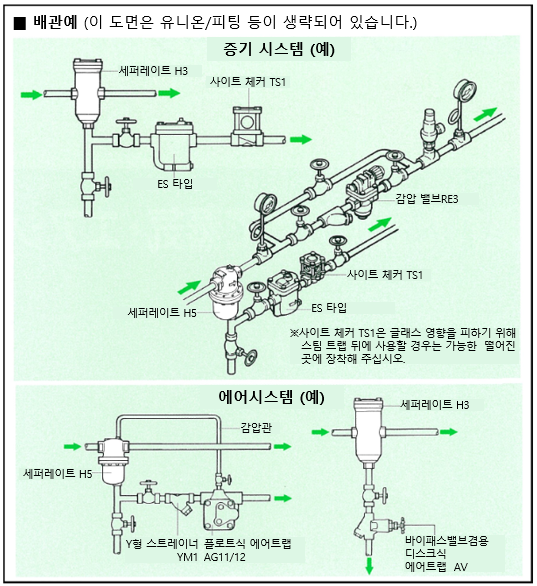

배관예
특징/성능
배관의 응축수를 효과적으로 분리
양질의 증기/에어를 제공건증기와 에어 공급
증기와 에어 배관에 발생하는 물방울이나 배관 바닥에 흐르는
응축수를 분리/제거 합니다.
배플 방식(충돌식) 채용
부하가 변하더라도 기수분리 능력은 저하되지 않음.
콤팩트 설계
압력 손실 거의 없음
불과 0.002MPa 압력 손실입니다.
용도
증기배관/공기 배관의 기수 분리에 적합합니다.
치수/중량
| 사이즈 | 치수(mm) | 치수(in) | 중량 | ||||||||
| L | H1 | H2 | W | d0 | L | H1 | H2 | W | d0 | (kg) | |
| 1/2” | 100 | 93 | 120 | 86 | Rc1/2" | 3.9 | 3.7 | 4.7 | 3.4 | Rc1/2" | 3,6 |
| 3/4” | 130 | 120 | 158 | 108 | 5.1 | 4.7 | 6.2 | 4.3 | 6,4 | ||
| 1” | 160 | 130 | 180 | 128 | 6.3 | 5.1 | 7.1 | 5.0 | 9,4 | ||
| 모델 | 접속 |
최고사용압력 |
최고 작동차압 |
최고 사용 온도 |
본체 재질 |
|
| 타입 | 사이즈 | (MPa) | (MPa) | TMO(℃) | ||
| H3 |
나사식 Rc,NPT |
1/2” | 1,6 | 1,6 | 220 |
덕타일 주철 FCD450 |
| 3/4” | ||||||
| 1” | ||||||
