체크 밸브
배관 부속기기 체크 밸브
CVC3R (15A)
For water/hot water only
특징/성능/용도
특징/성능
소프트 실링 타입
수직/수평 어떤 장착 방향에도 대응
용도
물, 온수 80℃까지 배관
수치/중량
치수/중량
| 사이즈 | 치수(mm) | 치수(in) | 중량 | ||||
| L | W | B | L | W | B | (kg) | |
| 1/2” | 48 | 35 | 27 | 1.9 | 1.4 | 1.1 | 0,2 |
사양
| 모델 | 접속 |
최고 사용 압력 |
최고 작동 차압 |
개변 차압 |
최고 사용 온도 |
사용 유체 |
본체 재질 |
|
| 타입 | 사이즈 |
PMO (MPa) |
(MPa) | (MPa) | (℃) | |||
| CVC3R |
나사식 Rc,NPT |
1/2” | 2,1 | 2,1 | 0,003 | 80 |
냉온수 |
스테인레스 주강 SCS13A |
● 최고 허용 압력(PMA): 2,1MPa PMA는 내압부(본체)가 허용되는 압력입니다.
● 최고 허용 온도 (TMA): 220℃ TMA는 내압부(본체)가 허용되는 온도입니다.

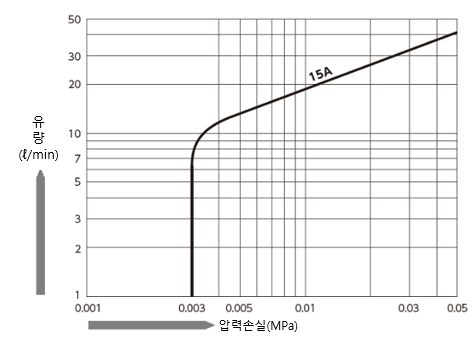

손실 압력
특징/성능
소프트 실링 타입
수직/수평 어떤 장착 방향에도 대응
용도
물, 온수 80℃까지 배관
치수/중량
| 사이즈 | 치수(mm) | 치수(in) | 중량 | ||||
| L | W | B | L | W | B | (kg) | |
| 1/2” | 48 | 35 | 27 | 1.9 | 1.4 | 1.1 | 0,2 |
| 모델 | 접속 |
최고 사용 압력 |
최고 작동 차압 |
개변 차압 |
최고 사용 온도 |
사용 유체 |
본체 재질 |
|
| 타입 | 사이즈 |
PMO (MPa) |
(MPa) | (MPa) | (℃) | |||
| CVC3R |
나사식 Rc,NPT |
1/2” | 2,1 | 2,1 | 0,003 | 80 |
냉온수 |
스테인레스 주강 SCS13A |
● 최고 허용 압력(PMA): 2,1MPa PMA는 내압부(본체)가 허용되는 압력입니다.
● 최고 허용 온도 (TMA): 220℃ TMA는 내압부(본체)가 허용되는 온도입니다.
