蒸気瞬間給湯器 QuickHot | ワンウェイ方式

温水機器 蒸気瞬間給湯器 QuickHot | ワンウェイ方式 LM15-Ⅳ型

温水機器 蒸気瞬間給湯器 QuickHot | ワンウェイ方式

LM15-Ⅳ型

      浸出性能試験合格モデル 40~70℃温水生成

      温水機器 蒸気瞬間給湯器 QuickHot | ワンウェイ方式 LM15-Ⅳ型

      特長・性能・用途

      特長・性能

      • ★浸出性能試験合格モデル

        浸出性能試験に合格しており、食品製造用水は仕込み水(温水)として利用可能です。

      • クリーンな温水を提供

        水と蒸気の間接加熱方式*を採用しています。
        *間接加熱方式とは、熱交換器を使用し、水と蒸気を直接接触させず加熱する方式です。
        蒸気に含まれる薬品などが、温水の水質に影響を与えることがありません。

      • コンパクト設計(小型・軽量)により、わずかなスペースでも取り付けられます。

        壁掛け式で必要な場所に設置できる小型サイズです。

      • 業界最大級の給湯量(30号級相当)

        小型ながら、最大30ℓ/minの温水を瞬間給湯します。

      • 高い熱効率

        91%の熱効率はガス・電気給湯器を上回ります。

      • エコ環境

        給湯器内で燃焼がないため、CO、CO2、NOx等の化学物質やススが出ません。

      • 静か

        暗騒音は約45dBでとても静かな作動です。

      • 容易なメンテナンス性

        主要な消耗品部品をユニット化しています。

      用途

      厨房機器や調理場等の洗浄用、食品加工の仕込み水として幅広く使用できます。

      寸法

      寸法・重量

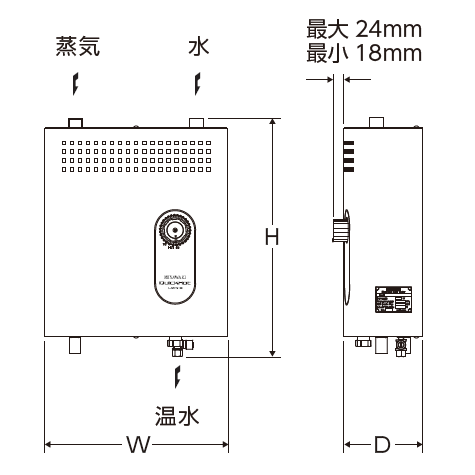

      LM15-4の寸法
      寸法(mm) 重量
      (kg)
      W H D
      375 408 153 16.0


      仕様

      型 式              接        続 加熱方式 設置方式 給湯方式
      方式 呼び径(A)
      蒸気入口 給水入口 給湯 蒸気ドレン排出 圧力逃し弁排出 点検用バルブ
      LM15-Ⅳ

      ねじ込

      Rc

      15 15 15 10 10 6

      間接加熱方式

      壁掛け設置

      ワンウェイ給湯

      (循環給湯不可)

      型 式 給湯温度範囲

      給湯圧力

      使用蒸気圧力

      範囲(MPa)

      使用給水圧力

      範囲(MPa)

      最大蒸気使用量

      (kg/h)

      最大交換熱量

      (kW)

      LM15-Ⅳ 40~70℃

      給水圧力による

      0.1~0.3

      (流動圧)

      0.1~0.4*

      (流動圧)

      92 54

      ●付属品:
      Y型ストレーナ(100メッシュ)   2個
      アクリル温度計   1個
      ティー(温度計取付用)   1個
      ブッシュ(温度計取付用)   1個
      ●蒸気圧力による最大定格熱出力は46,200kcal/hとなります。
      *静止圧で0.4MPaを越えないでください。
      ●復水(ドレン)回収をする場合は、0.03MPa以上の差圧を確保してください。
       尚、ドレン排出管に背圧がかかった場合には、最大給湯量が低下します。
      ●低温用オプション:30℃~50℃タイプの製作が可能です。お気軽にご相談ください。
         ※30℃~50℃タイプは浸出性能試験は受けていません。
      ●内部部品劣化の際には、浸出性能試験合格時の性能を下回る可能性があります。

      給湯量

      蒸気圧力
      (MPa)
      給水圧力
      (MPa)

      給湯温度別給湯量(ℓ/min)

      40℃ 50℃ 60℃ 70℃
      0.1 0.1 16 11 8 7
      0.2
      0.3
      0.4
      0.2 0.1 18 16 12 10
      0.2 23
      0.3
      0.4
      0.3 0.1 19 17 15 13
      0.2 26 22 16
      0.3 30
      0.4

      ●給水温度が15℃の場合の給湯量です。
      ●最小流量5ℓ/min

      ※最小流量を下回ると給湯温度が変動する原因となります。



      配管例・関連製品



      配管例

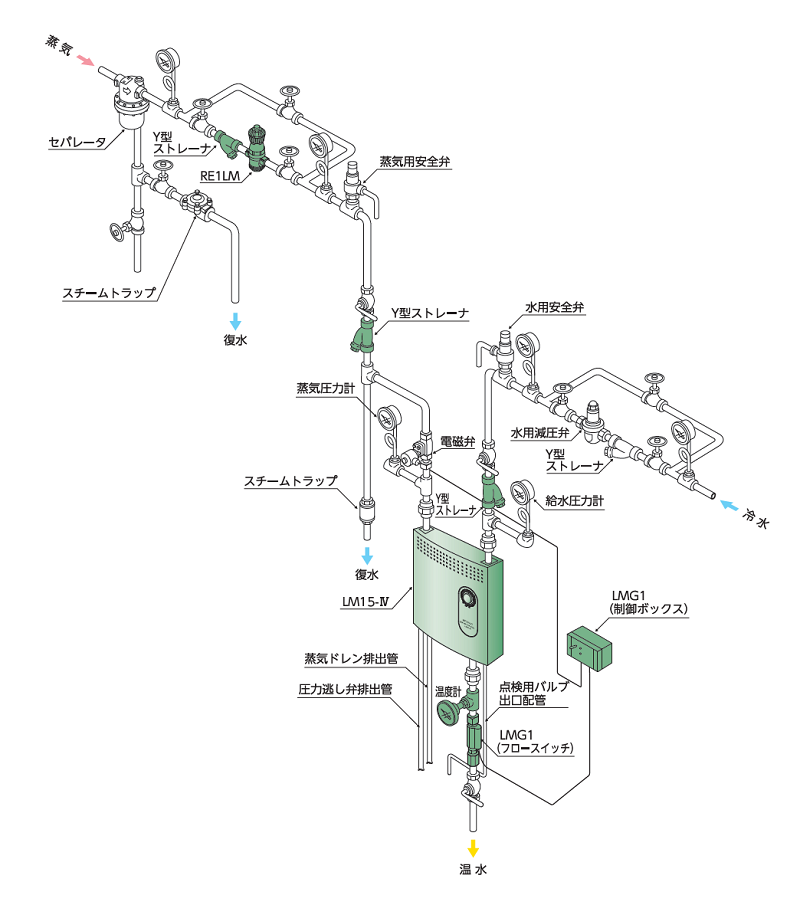

      LM15-4の配管例

      ■関連製品 参考型式
       スチームトラップ  DV1-10L
       セパレータ     H3  H5


      ※本給湯器は、蒸気の熱量を冷水に伝え加熱する間接加熱方式を採用しています。
      そのため、本給湯器で生成された温水は、蒸気に含まれている成分の影響を受けません。

      オプション製品

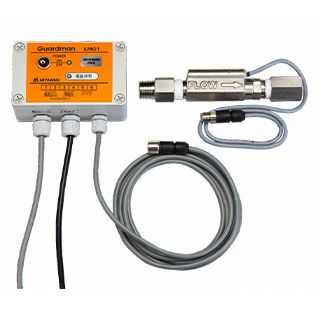

      安全付加装置
      LMG1型

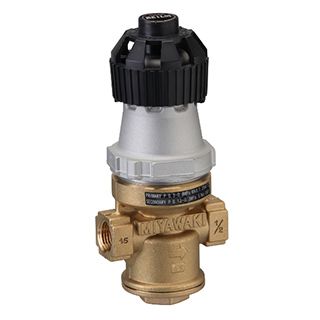

      蒸気用減圧弁

      RE1LM型




      ダイヤフラム式スチームトラップ
      DV1-10L




      蒸気用減圧弁
      REC1型




      セパレータ

      H3型


      セパレータ

      H5型


       節水型スプレーノズル

      MK2/MKMV型


      洗浄用ホースリールセット

      最高使用温度:100℃

      ホースの長さ:

      5m・10m・15mからお選びいただけます。




      ホースハンガー

      オールステンレス製で壁掛けタイプです。


      アクリル製温度計
      PU60N型

      測定範囲 0~150℃

      外径63mm ネジ:R3/8

      感温部長さ 40mm




      アニメーションを見る

      ダウンロード

      *資料のダウンロードには、会員登録が必要です。
