1. Precauciones al instalar trampas de vapor



   1. Tubería en la salida primaria de las trampas de vapor



Esta sección describe las precauciones que deben tomarse respecto de las líneas de descarga de condensado instaladas en las líneas principales de vapor y las líneas de descarga de condensado instaladas en el equipo.





1. Líneas principales de vapor





En las líneas principales de vapor, una parte del vapor pierde calor latente por radiación de calor y se condensa, y para eliminar este condensado, se suelen instalar varias líneas de descarga de condensado (líneas de derivación) a intervalos de 30 a 50 m.





Sin embargo, a diferencia de los ejemplos del dispositivo que se describe a continuación, es difícil eliminar todo el condensado ya que el condensado fluye a alta velocidad arrastrado por el vapor a alta velocidad y está en movimiento, debe ser capturado en el medio. La mayor parte del condensado que se produce generalmente en la línea principal de vapor son pequeñas cantidades, por lo que se utiliza una línea de descarga de condensado de diámetro pequeño. Por esta razón, donde la línea de descarga de condensado está conectada a la línea principal de vapor, se recomienda instalar un colector de condensado, como se muestra en la Figura 4.1, instalado como medio para aumentar la eficiencia de captura.









Figura 4.1 Conjunto de colector de condensado





Si el diámetro de la línea de vapor principal es de hasta 100 mm, el diámetro del colector debe ser igual que el de la línea de vapor principal. Por otro lado, si el diámetro de la línea principal de vapor es de 100 mm o más, el diámetro del colector debe ser al menos la mitad del diámetro de la línea principal de vapor. Además, dado que la parte inferior del colector acumula polvo, la salida de condensado debe ubicarse ligeramente por encima de la parte inferior del colector.





1. Trampas individuales





La trampa individual es el tipo de sistema de trampas que instala una trampa de vapor en cada línea de descarga de condensado de un equipo, como se muestra en la Figura 4.2.









Figura 4.2 Trampas individuales





Por el contrario, la trampa que conecta las trayectorias de descarga de varios equipos conectados a sola trampa de vapor instalada en la línea común de descarga de condensado se llama trampa de grupo. (Figura 4.3)









Figura 4.3 Trampa de grupo





Con frecuencia se incluyen las trampas de grupo en cursos de trampas de vapor como un ejemplo típico del uso incorrecto. Los problemas de la trampa de grupo se muestran en las Figuras 4.4 y 4.5.









Figura 4.4 Equipos a diferentes presiones





En la Figura 4.4 se muestra una instalación incorrecta en que una sola trampa de vapor se usa para descargar el condensado de dos dispositivos que se funcionan con presiones diferentes. Como la presión del equipo B es más alta que la del equipo A, el condensado generado fluye a la trampa de vapor sin dificultades. Por el otro lado, la alta presión del equipo B impide que se abra la válvula de retención del lado A, y por consiguiente, impide también que el condensado se descargue del equipo A.









Figura 4.5 Equipos a la misma presión





La Figura 4.5 muestra el caso en el que los equipos se utilizan a la misma presión. Se supone que el estado del equipo B funciona en condiciones normales y el interior del equipo alcanza la temperatura predefinida. Si el equipo A comienza a operar en estas condiciones, generará mayor cantidad de condensado que el equipo B porque está más frío en su interior. A medida que se condensa más vapor, la presión se reduce y hace que el vapor provenga del equipo B. El equipo A tiene que resistir este vapor y descargar el condensado.





De este modo, la trampa de grupo puede impedir que el condensado se descargue sin problemas y puede causar un efecto negativo en el rendimiento del equipo. Esta configuración requiere menos trampas de vapor, hecho que es evidente para los expertos con conocimientos adecuados sobre las trampas de vapor. Es importante tener una nueva comprensión de la validez de las trampas individuales.





1. Posición de instalación de la trampa de vapor



   Generalmente se recomienda que al instalar trampas de vapor, para la descarga de condensado, la instalación se haga lo más cerca posible del equipo. Cuanto más lejos esté la trampa de vapor del equipo, más probable es que se produzca un bloqueo de vapor entre la trampa de vapor y el equipo. Además, la trampa de vapor debe instalarse en la posición más baja posible respecto del generador de condensado de la unidad, por ejemplo, en la tubería de transferencia de calor más baja del dispositivo de transferencia de calor o por debajo de ella. (Véase la Figura 4.6.)



   En caso de que la trampa de vapor deba instalarse en una posición más alta, tal como se ilustra en la Figura 4.7, tenga en cuenta los siguientes puntos.

   • ● Debe haberse instalado el accesorio de elevación para colocar el sello de agua.

     ● Se debe usar una línea más pequeña que la vertical.

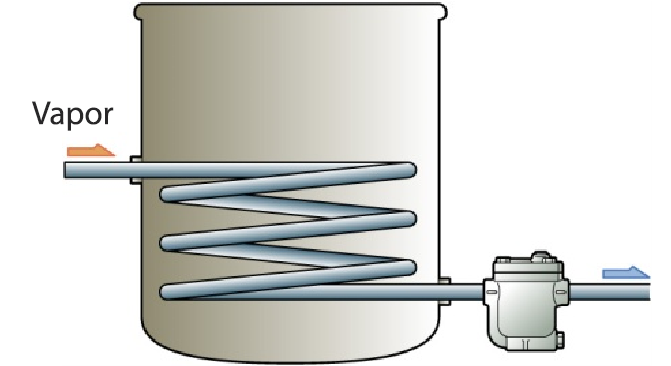

     Figura 4.6 Posición correcta de montaje de la trampa de vapor









Figura 4.7 Uso del accesorio de elevación





La razón por la que se debe usar el sello de agua es la siguiente.



Cuando la trampa de vapor ha terminado de descargar el condensado, el vapor fluye hacia adentro y cierra la válvula, pero en este momento la línea de arranque está llena de vapor. Eventualmente, el condensado se genera nuevamente, pero si se forma un sello de agua, cuando el vapor en la tubería de arranque se condensa y la presión en ella disminuye, el condensado ingresa inmediatamente a la tubería y se descarga rápidamente a través de la trampa de vapor.

Por otro lado, si no hay sello de agua, cuando el vapor en la línea de arranque se condensa y la presión disminuye, el vapor nuevo ingresa a la línea de arranque antes que el condensado. La cantidad de condensado aumenta y no se descarga hasta que se condensa el vapor en la tubería. De esta manera, se produce siempre un bloqueo de vapor temporal cuando la trampa de vapor se abre en la tubería; sin embargo, si hay un sello de agua, el bloqueo de vapor se libera en poco tiempo. Si el diámetro de la línea ascendente se puede reducir aún más, el tiempo de eliminación del bloqueo se acortará aún más.







Figura 4.8 Secador de cilindro





El siguiente es un ejemplo de un equipo en que las trampas de vapor se instalan en una posición más alta que la posición del generador de condensado. En ambos casos, un extremo del tubo sifón se sumerge en el generador de condensado y el condensado es conducido a la trampa de vapor a través de los muñones.

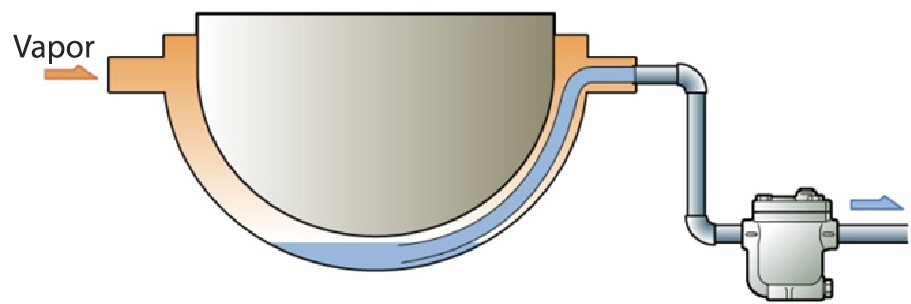

Figura 4.9 Caldera doble rotatoria
