Serie TB | Trampas de vapor de control de temperatura
Trampas de vapor Serie TB | Trampas de vapor de control de temperatura
TBH72
Características/Aplicaciones
Características
Contención total del vapor
La trampa de control de temperatura funciona mediante el subenfriamento ajustable del condensado. De esta forma, se mantiene un cierto nivel de condensado en la trampa. Este mecanismo ofrece un sellado 100% estanco y evita de manera eficaz la pérdida de vapor durante el funcionamiento.
Se pueden usar para líneas de alta presión, altos intervalos de temperatura y vapor sobrecalentado
Durabilidad superior
El Sistema SCCV de MIYAWAKI (Válvula de autocierre y autocentrado) prolonga la durabilidad gracias a que logra un cierre suave durante el funcionamiento.
Consiste en una válvula rotatoria libre centrada y guiada por el flujo de condensado que encaja perfectamente en el asiento de la válvula incluso bajo las condiciones extremas de las aplicaciones de alta presión. De este modo, se logra una gran reducción del desgaste y erosión de los componentes de la válvula.Arranque rápido
Descarga rápidamente el aire y el condensado frío iniciales.
Ahorro de energía
Al controlar la temperatura del condensado descargado se logra un ahorro de energía significativo.
Con bajo ruido de funcionamiento y muy poco vapor flash
Aplicaciones típicas
Se pueden usar para líneas principales de vapor de ultra alta presión y alta temperatura tales como líneas sobrecalentadas, cabezales de turbina y otras aplicaciones afines.
Dimensiones/Peso
Dimensiones/Peso
Bridada
| Tamaño | Dimensiones (mm) | Dimensiones (in) | Peso | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | |
| 1/2” | 400 | 268 | 50 | 180 | 15.8 | 10.6 | 2.0 | 7.1 | 31,0 | 68.4 |
| 3/4” | 33,0 | 72.8 | ||||||||
| 1” | 35,0 | 77.2 | ||||||||
Soldable
| Tamaño | Dimensiones (mm) | Dimensiones (in) | Peso | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | |
| 1/2” | 400 | 268 | 50 | 180 | 15.8 | 10.6 | 2.0 | 7.1 | 29,0 | 64.0 |
| 3/4” | ||||||||||
| 1” | ||||||||||
Especificaciones
| Modelo | Conexión | Máx. presión de operación | Máx. presión operativa diferencial | Máx. temperatura de operación | Rango ajustable | Temperatura fijada estándar | Material del cuerpo | ||||||
| Tipo | Tamaño |
PMO (MPa) |
PMO (psig) |
(MPa) | (psig) |
TMO (℃) |
TMO (℉) |
(℃) | (℉) | (℃) | (℉) | ||
| TBH72-80F |
Bridada FF,RF |
1/2” | 8,0 | 1160 | 8,0 | 1160 | 550 | 1022 | 100 - 260 | 212 - 500 |
210 (a 6,5MPa) |
410 (a 942psig) |
Acero fundido WC6 |
| 3/4” | |||||||||||||
| 1” | |||||||||||||
| TBH72-80W |
Soldable SW |
1/2” | |||||||||||
| 3/4” | |||||||||||||
| 1” | |||||||||||||
| TBH72-105F |
Bridada FF,RF |
1/2” | 10,5 | 1522 | 10,5 | 1522 | 100 - 280 | 212 - 536 |
230 (a 8,0MPa) |
446 (a 1160psig) |
|||
| 3/4” | |||||||||||||
| 1” | |||||||||||||
| TBH72-105W |
Soldable SW |
1/2” | |||||||||||
| 3/4” | |||||||||||||
| 1” | |||||||||||||
*Normas de soldadura por encastre: ASME 2500 lb, JPI 2500 lb, JIS sch 160
● Máxima presión admisible (PMA): 25,0 MPa (3626 psig) (a 492 ℃ [918 ℉])
● Máxima temperatura admisible (TMA): 593 ℃ (1100 ℉) (a 3,7 MPa [536 psig])
● Presión diferencial mínima operativa (⊿PMN): 1,0 MPa (145 psig) ⊿PMN es la presión operativa diferencial mínima entre la entrada y la salida de la trampa.
● En ausencia de instrucciones particulares para la temperatura fijada, el producto se ajusta a la temperatura estándar fijada en fábrica antes mencionada para el envío.
● Utilice una temperatura fijada que sea al menos 30 ℃ (86 ℉) más baja que la temperatura de saturación para la presión de vapor en uso.
*El cuerpo de la TBH72 también se puede fabricar con acero de aleación forjado al cromo molibdeno, productos A182 F22 y A182 F91.

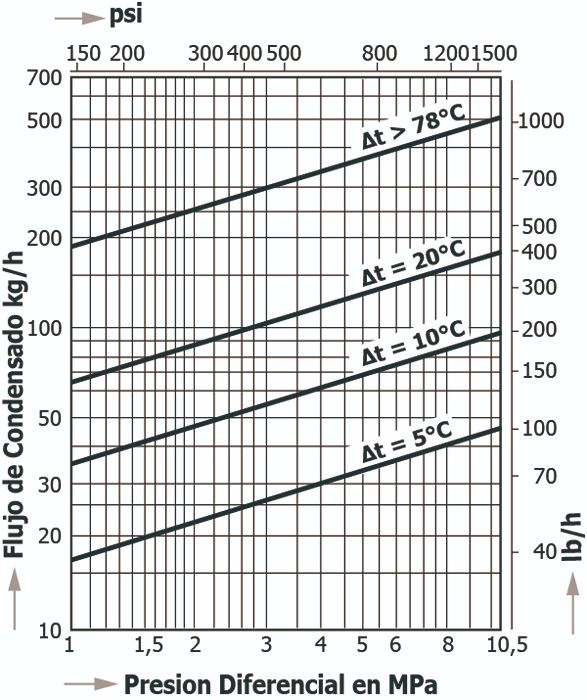

Capacidad de descarga
●⊿t es la diferencia entre la temperatura de una trampa de control de temperatura cuando la válvula se abre inicialmente y la temperatura del condensado. La diferencia de temperatura (⊿t) después del paso inicial del aire es grande e indica que el caudal también aumentará.
