Serie S | Trampas de vapor termodinámicas de disco
Trampas de vapor Serie S | Trampas de vapor termodinámicas de disco
SF-340 SF-341
También se dispone de modelos que controlan el bloqueo de vapor
Características/Aplicaciones
Características
Mayor capacidad de descarga
Tiene mayor capacidad de descarga que otras trampas de vapor de la serie S.
Fácil mantenimiento
El mínimo de piezas móviles y un fácil acceso en línea garantizan un mantenimiento fácil y rápido.
Diseño especial contra el bloqueo de vapor
Para evitar casos de bloqueo de vapor, Miyawaki ofrece modelos especiales para controlarlo.
Instalación flexible
Este producto se puede instalar tanto horizontal como verticalmente.
Aplicaciones típicas
Se pueden usar en una amplia gama de aplicaciones.
Dimensiones/Peso
Dimensiones/Peso
| Modelo | Tamaño | Dimensiones (mm) | Dimensiones (in) | Peso | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | ||
| SF-340 | 3/4” | 240 | 89 | 81 | 96 | 9.45 | 3.5 | 3.19 | 3.78 | 10,0 | 22.05 |
| SF-341 | 1” | ||||||||||
Especificaciones
| Modelo | Conexión | Máx. presión de operación | Máx. presión operativa diferencial | Máx. temperatura de operación | Material del cuerpo | ||||
| Tipo | Tamaño | (MPa) | (psig) | (MPa) | (psig) | (℃) | (℉) | ||
| SF-340 |
Bridada FF,RF* |
3/4” | 1,6 | 232 | 1,6 | 232 | 220 | 428 |
Hierro Fundido de alto grado FC250 |
| SF-341 | 1” | ||||||||
*Normas de bridas disponibles: ASME/JPI 150lb, 300lb, DIN PN16, JIS 10K, 16K, 20K
*Se dispone de modelos de diseño especial contra el bloqueo de vapor.
| Modelo | SF-340-2 / SF-341-2 |

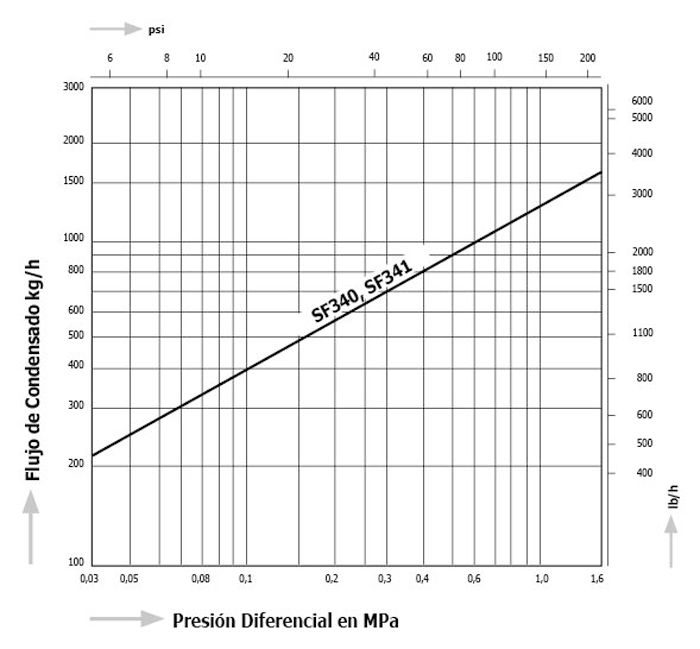

Capacidad de descarga
Características
Mayor capacidad de descarga
Tiene mayor capacidad de descarga que otras trampas de vapor de la serie S.
Fácil mantenimiento
El mínimo de piezas móviles y un fácil acceso en línea garantizan un mantenimiento fácil y rápido.
Diseño especial contra el bloqueo de vapor
Para evitar casos de bloqueo de vapor, Miyawaki ofrece modelos especiales para controlarlo.
Instalación flexible
Este producto se puede instalar tanto horizontal como verticalmente.
Aplicaciones típicas
Se pueden usar en una amplia gama de aplicaciones.
Dimensiones/Peso
| Modelo | Tamaño | Dimensiones (mm) | Dimensiones (in) | Peso | |||||||
| L | H1 | H2 | W | L | H1 | H2 | W | (kg) | (lb) | ||
| SF-340 | 3/4” | 240 | 89 | 81 | 96 | 9.45 | 3.5 | 3.19 | 3.78 | 10,0 | 22.05 |
| SF-341 | 1” | ||||||||||
| Modelo | Conexión | Máx. presión de operación | Máx. presión operativa diferencial | Máx. temperatura de operación | Material del cuerpo | ||||
| Tipo | Tamaño | (MPa) | (psig) | (MPa) | (psig) | (℃) | (℉) | ||
| SF-340 |
Bridada FF,RF* |
3/4” | 1,6 | 232 | 1,6 | 232 | 220 | 428 |
Hierro Fundido de alto grado FC250 |
| SF-341 | 1” | ||||||||
*Normas de bridas disponibles: ASME/JPI 150lb, 300lb, DIN PN16, JIS 10K, 16K, 20K
*Se dispone de modelos de diseño especial contra el bloqueo de vapor.
| Modelo | SF-340-2 / SF-341-2 |
