Operación por piloto para vapor
Válvulas reductoras de presión Operación por piloto para vapor
RE3
Filtro incorporado Descarga de un solo toque
Características/Aplicaciones
Características
Válvulas reductoras de presión para vapor
Se trata de válvulas automáticas que reducen la presión de suministro de vapor a la presión certificada para el dispositivo en uso y la mantienen estable.
Válvulas operadas por piloto
La sección de impulsión detecta la presión suministrada desde la cámara piloto y el grado de apertura de la válvula se ajusta para mantener la presión en el lado secundario a un nivel definido.
Diseño compacto y económico
Gran ahorro de espacio (ultra pequeño y liviano).
Baja disipación de calor con excelentes propiedades de ahorro de energía y rentabilidad.Ajuste de presión simple
El ajuste de presión se puede realizar a mano con una manija, sin necesidad de herramientas. (con mecanismo de bloqueo)
Durabilidad superior
Ofrece una durabilidad excelente gracias a un mecanismo de prevención de las sobrecargas.
Fácil mantenimiento
Es fácil de desmontar y volver a montar.
Usos
Se pueden usar en una amplia variedad de aplicaciones que incluyen dispositivos para el servicio de comidas, teñido y limpieza así como en equipos de calefacción y aire acondicionado.
Dimensiones/Peso
Dimensiones/Peso
| Tamaño | Dimensiones (mm) | Dimensiones (in) | Peso | |||||||||
| L | L1 | H1 | H2 | W | L | L1 | H1 | H2 | W | (kg) | (lb) | |
| 1/2” | 90 | 127 | 87 | 58 | 74 | 3.5 | 5 | 3.4 | 2.3 | 2.9 | 2,7 | 6.0 |
| 3/4” | 95 | 130 | 3.7 | 5.1 | 2,8 | 6.2 | ||||||
| 1” | 100 | 132 | 3.9 | 5.2 | ||||||||
| 1 1/4” | 130 | 155 | 111 | 73 | 96 | 5.1 | 6.1 | 4.4 | 2.9 | 3.8 | 6,2 | 13.7 |
| 1 1/2” | 6,3 | 13.9 | ||||||||||
| 2” | 140 | 157 | 121 | 79 | 110 | 5.5 | 6.2 | 4.8 | 3.1 | 4.3 | 8,3 | 18.3 |
Especificaciones
| Modelo | Conexión | Máx. presión de operación |
Operativa de presión secundario |
Control de presión secundario |
Values | Tasa de reducción de la presión máx. |
Máx. temperatura de operación |
Material del cuerpo |
||||||
| Tipo | Tamaño | (MPa) | (psig) |
Presión del (MPa) |
Presión del (psig) |
Presión del (MPa) |
Presión del (psig) |
Cv | Kvs | (℃) | (℉) | |||
| RE3 |
Roscada Rc,NPT |
1/2” | 1,6 | 232 | 0,1 - 1,6 | 14.5 - 230 | 0,034 - 1,2 | 4.9 - 174 | 0,8 | 0,7 | 20:1 | 220 | 428 |
Bronce C3771 |
| 3/4” | 1,9 | 1,6 | ||||||||||||
| 1” | 3,0 | 2,6 | ||||||||||||
| 1 1/4” | 4,9 | 4,2 | ||||||||||||
| 1 1/2” | 6,8 | 5,9 | ||||||||||||
| 2” | 12,0 | 10,3 | ||||||||||||
● Presión compensada hasta 0,03 MPa (4,4 psig)
● La presión diferencial mínima es 0,07 MPa (10,2 psig)
● El caudal mínimo ajustable es 5 % del caudal nominal
● La presión de bloqueo es de 0,03 MPa (4,4 psig) o menor

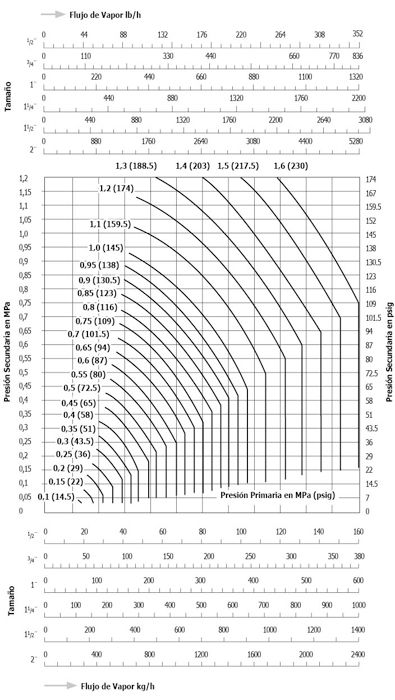

Cuadro de capacidades
● Cómo usar este gráfico (ejemplo)
Para reducir la presión de 400 kg/h (882 lb/h) de vapor de 1,2 MPa a 0,7 MPa (145 psig a 102 psig)
1. Encuentre el punto de intersección de la curva de presión del lado primario de 1,2 MPa (174 psig) y la intersección de la línea horizontal de presión del lado secundario de 0,7 MPa (102 psig).
2. Trace una línea vertical desde el punto de intersección y busque el producto de tamaño más pequeño donde el caudal de vapor sea de 400kg/h (882lb/h) o más en el punto donde la línea vertical que ha trazado se cruza con las líneas de tamaño horizontal.
3. En este caso, la válvula reductora de presión con un tamaño de 1” es óptima.
