Sistema de suministro de agua caliente

Válvula mezcladora de agua y vapor | Sistema de detención final

Sistema de suministro de agua caliente Válvula mezcladora de agua y vapor | Sistema de detención final　MX1N-U

Sistema de suministro de agua caliente Válvula mezcladora de agua y vapor | Sistema de detención final

MX1N-U

      ・Sistema de mezcla directa ・ No se necesita electricidad ・Suministro de agua caliente entre 40 - 93 ℃ (86 - 199 °F)・Sistema de detención final

      Sistema de suministro de agua caliente Válvula mezcladora de agua y vapor | Sistema de detención final　MX1N-U

      Características/Aplicaciones

      Características

      • Método de calentamiento directo

        Mezcla agua y vapor directamente para suministrar agua caliente.

      • Sistema de detención final

      • Diseño seguro

        El agua fría siempre entra primero en la cámara de mezclado.

      • Adecuado para usar en la industria de alimentos y bebidas

        La junta está fabricada con PTFE (polímero de fluorocarbono) y EPDM (junta tórica), adecuados para su uso en la industria de alimentos y bebidas.

      • Fácil mantenimiento

        Los principales componentes se agrupan en una sola unidad, hecho que facilita el mantenimiento.

      • Ahorro de espacio y fácil instalación

      Aplicaciones típicas

      Amplia variedad de usos como suministro de agua caliente para la limpieza de objetos tales colmo contenedores, componentes, productos y espacios de trabajo.

      Dimensiones/Peso

      Dimensiones/Peso

      Tamaño Dimensiones (mm) Dimensiones (in) Peso
      L1 H1 H2 L1 H1 H2 (kg) (lb)
      1/2” 150 195 50 5.9 7.7 2.0 5,7 12.6
      3/4” 235 9.3 6,3 13.9

      Especificaciones

      Modelo Conexión

      Intervalo de presión
      de funcionamiento
      (MPa)



      Intervalo de presión
      de funcionamiento
      (psig)



       Intervalo de ajuste
      de la temperatura

      		 Relación de presión
      de vapor y agua fría

      Material del cuerpo


      Tipo Tamaño Vapor Cold water Vapor Cold water (℃) (℉)
      MX1N-U

      Screwed

      Rc,NPT

      		 1/2” 0,035 - 0,7 5 - 101,5 0.035 - 0.7 5 - 101.5 40 - 93 104 - 199 Dentro del intervalo
      de 1:3 - 3:1      		 Bronce
      (niquelado químico)
      3/4”

      ● Debe haber una diferencia de temperatura de al menos 10 ℃ (18 °F) entre el agua dispensada y el agua fría.

      ● El MX1N-U (unidad en forma de U) se envía con los siguientes productos ensamblados en fábrica.

      Válvula de retención x2  (CVC3)
      Filtro (malla 100) x2
      Te        x2
      Válvula de alivio x1 (Con casquillo para 3/4")
      Niple x4
      Tapón x1

      ● Si se usa con una manguera conectada, asegúrese de usar una manguera de vapor con un diámetro interior de 19 mm (0,75 in).
           Se debe preparar un precinto para la manguera del lado del cliente. (diámetros de conexión: 1/2" y 3/4" únicamente)

      Capacidad de agua caliente

      Relación de presión de vapor: Presión del agua fría = 1 : 1, Temperatura del agua fría 15℃



      Tamaño Presión Cantidad de caudal de agua caliente (l/min)
      40℃ 50℃ 60℃ 70℃ 80℃ 90℃
      MPa psig Min. Máx.. Min. Máx. Min. Máx. Min. Máx. Min. Máx. Min. Máx.
      1/2”
      0,1
      14.5 3 12 3 12 3 13 5 13 5 11 5 10
      0,2 29.0
      3 20 3 21 3 21 5 20 5 17 10 14
      0,3 43.5 6 25 6 25 6 26 9 26 9 22 13 19
      0,4 58.0 6 29 6 29 6 29 12 30 12 28 17 24
      0,5 72.5 7 32 7 32 8 33 13 34 18 34 29 29
      0,6 87.0 7 35 7 36 16 36 17 37 27 37 34 34
      0,7 101.5 8 38 9 38 21 39 21 40 37 40 38 38
      3/4" 0,1 14.5 5 22 5 23 5 20 8 17 8 14 9 12
      0,2 29.0 5 32 5 32 5 31 8 25 8 21 13 18
      0,3 43.5 8 39 8 39 8 40 10 34 10 28 25 25
      0,4 58.0 9 45 9 45 9 46 14 42 20 36 31 31
      0,5 72.5 11 50 11 51 11 52 15 51 23 43 37 37
      0,6 87.0 12 55 12 55 23 56 23 57 42 50 43 43
      0,7 101.5 14 59 15 60 44 61 45 62 56 56 49 49
      1" 0,1 14.5 30 54 30 54 29 47 23 38 20 32 17 28
      0,2 29.0 38 76 39 77 48 70 37 57 31 49 27 42
      0,3 43.5 48 93 48 94 65 94 52 77 44 65 38 56
      0,4 58.0 54 107 55 109 66 111 67 97 57 82 49 71
      0,5 72.5 60 120 66 122 67 124 82 116 69 98 60 85
      0,6 87.0 66 131 67 133 68 135 97 136 82 115 71 100
      0,7 101.5 71 142 72 144 73 146 107 149 93 130 81 112
      1 1/2" 0,1 14.5 91 140 83 116 64 90 53 74 45 63 39 54
      0,2 29.0 116 197 137 175 100 136 82 112 69 94 60 82
      0,3 43.5 136 242 170 235 136 183 112 149 94 126 82 110
      0,4 58.0 153 279 170 284 172 229 141 188 119 159 103 138
      0,5 72.5 171 312 173 317 210 276 172 226 146 191 126 166



      Temperatura máx. de agua caliente - Relación de presión de vapor 1:1

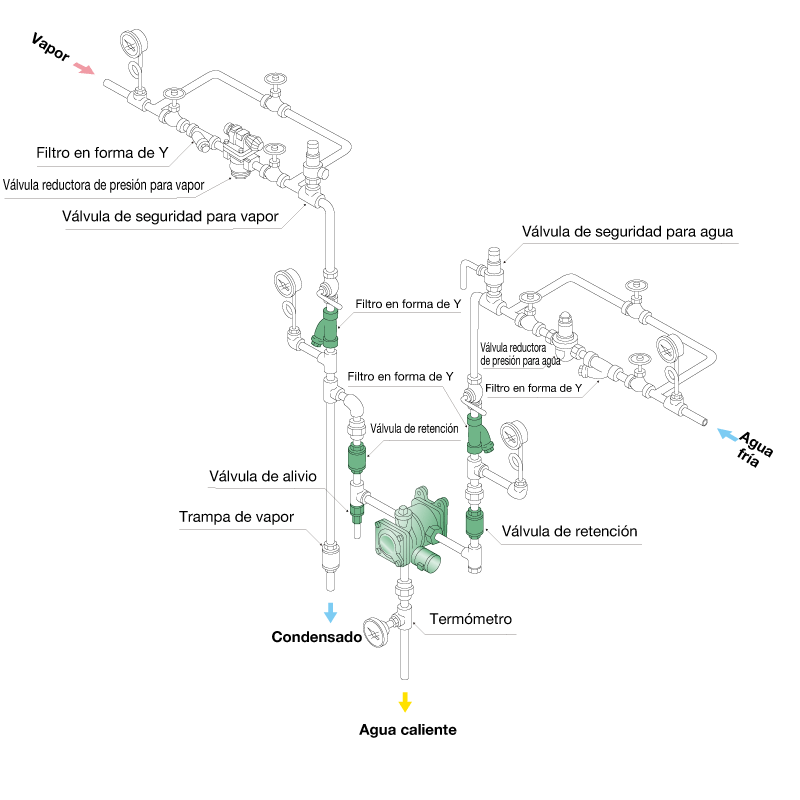

      Ejemplos de instalación
