Cubierta de aislamiento térmico de la camisa Q-Plus
Equipo auxiliar Cubierta de aislamiento térmico de la camisa Q-Plus
QH / QAG
Características/Aplicaciones
Características
Fabricación personalizada disponible
No importa cuán complejo sea, este producto se puede fabricar en cualquier forma para adaptarse al dispositivo o componente de aislamiento térmico.
Rendimiento de aislamiento de primera clase
Utiliza material con conductividad térmica extremadamente baja.
Según los materiales utilizados, la temperatura de funcionamiento segura puede alcanzar un máximo de 1000 ℃ (1832 °F).
Con un material adecuado para la aplicación y fabricación mediante conformación tridimensional, no existen espacios por los que se escape el calor y esto da como resultado un aislamiento de primera clase.
Diseño ecológico con fijación y desprendimiento sencillos
Con una estructura que utiliza sujetadores de velcro y otros cierres similares, este producto puede ser colocado y desprendido por cualquier persona y usarse repetidamente.
El modelo QAG está fabricado con material de alta calidad que se puede utilizar a largo plazo en condiciones adversas tanto en interiores como exteriores.
Excelentes propiedades repelentes al agua
El tipo aerogel (modelo QAG) tiene excelentes propiedades repelentes al agua.
Aplicaciones típicas

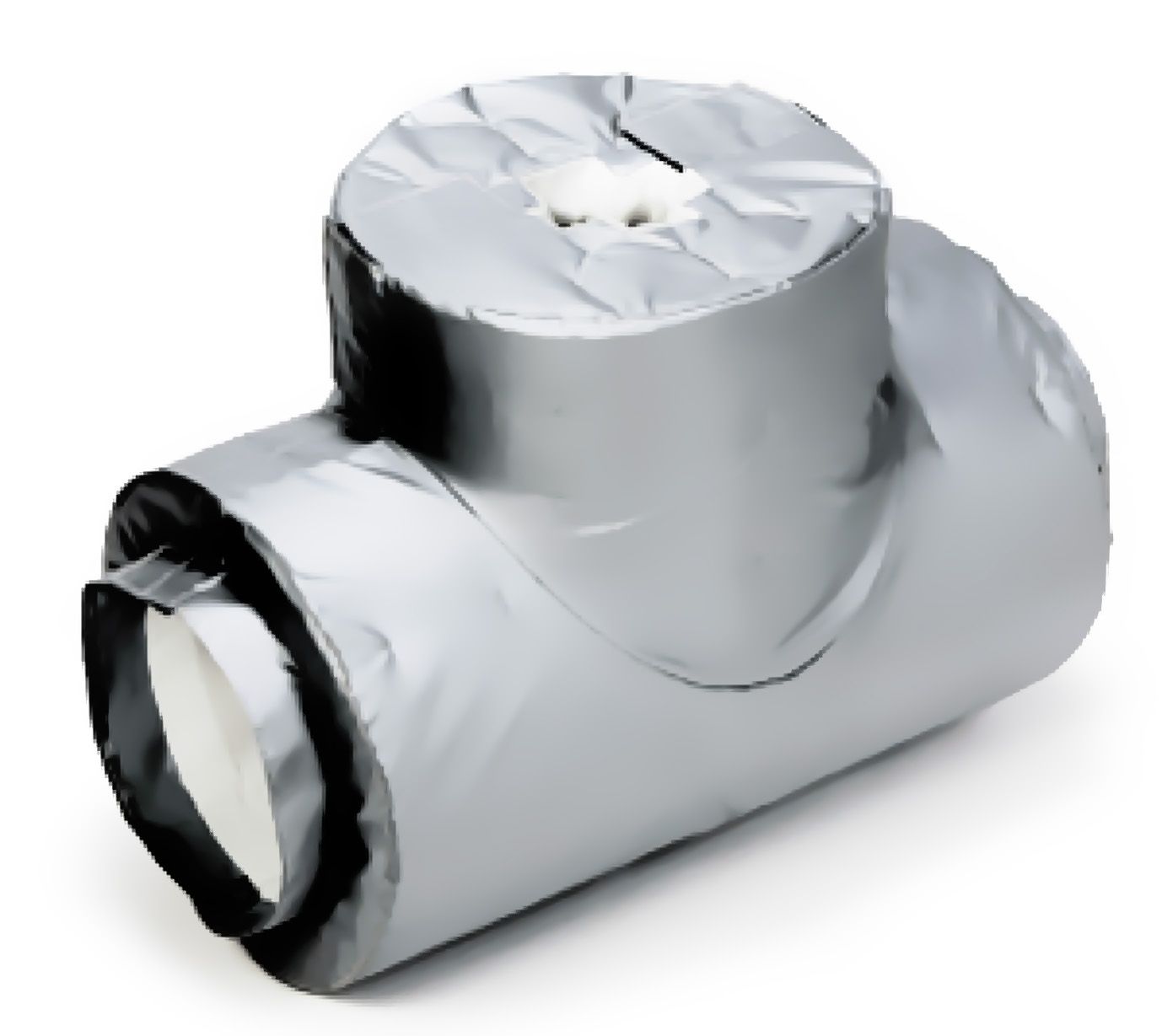

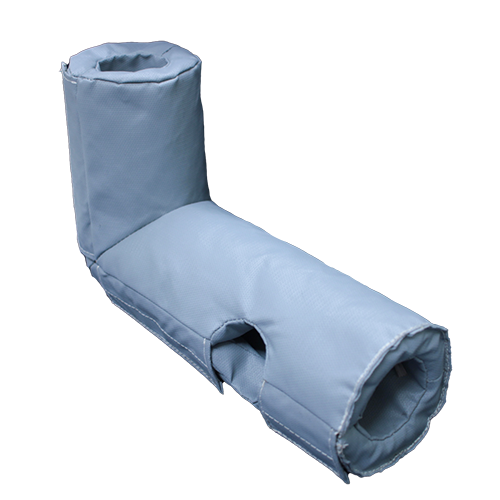

Se pueden usar para el aislamiento térmico de todos los elementos de cualquier sistema de vapor, entre ellos, tuberías, válvulas y trampas de vapor.
Uso de ejemplo
Ahorro de energía
● Reducción de energía y ahorro de costos de ejemplo cuando se usa la camisa Q-Plus
(A continuación se incluye un ejemplo de tuberías y dispositivos utilizados en una sala de calderas.)
Reducción de energía: 50,000 MJ/año (vapor equivalente a 25.3 toneladas/año)
Ahorro en costos de vapor: 126,700 yen/año aprox.
● Se aplica a los siguientes dispositivos
| Válvulas reductoras de presión | 40A, JIS 10K |
| Filtro en forma de Y | 40A, JIS 10K |
| Válvula de cierre x2 | 40A, JIS 10K |
● Condiciones
| Válvulas reductoras de presión | Presión del lado primario 0.8 MPa (116 psig), Presión del lado secundario 0.4 MPa (58psig) |
| Temperatura interior | 15℃ (59°F) |
| Costo del vapor | Costo del vapor 5.000 yen/tonelada |
| Horas en funcionamiento | 24 horas/día |
| Días en funcionamiento | 330 días/año |
Especificaciones
| Modelos | QH25S-T |
QH50S-T |
QAG25S-T | QAG50S-T | |
| Lugar de uso | Interiores | Exterior/Interior | |||
| Material |
Material de la cubierta Máx. temperatura operativa |
Fibra de vidrio recubierta de silicona 180℃ |
Fibra de vidrio recubierta de PTFE 260℃ |
||
|
Recubrimiento interno Máx. temperatura operativa |
Fibra de vidrio 500℃ |
||||
| Material de aislamiento (externo) | Fibra de vidrio afieltrada |
Aerogel (5mm) |
Aerogel (10mm) |
||
| Material de aislamiento (interno) |
Fibra de vidrio afieltrada (20mm) |
Fibra de vidrio afieltrada (40mm) |
|||
| Grosor del aislamiento | 25 mm 1.0in |
50 mm 2.0in |
25mm 1.0in |
50mm 2.0in |
|
| Fibra de costura | Fibra de vidrio | Fibra de PTFE | |||
| Método de conexión | Cierres tipo velcro | Cierres tipo velcro | |||
| Color | Plata | Plata | |||
| Temperatura operativa segura |
Hasta 500 ℃ Hasta 932°F |
Hasta 260℃ Hasta 500°F |
|||
Especificaciones opcionales
*Además de las especificaciones estándar también se pueden seleccionar las siguientes especificaciones.
| Modelos de referencia | QH25*1 |
QH50*1 |
QAG25*1 | QAG50*1 | |
| Material |
Material de la cubierta Máx. temperatura operativa |
Fibra de vidrio recubierta de PTFE/ 260 ℃ (500 ℉) Fibra de vidrio recubierta de aluminio/ 160 ℃ (320 ℉) |
― |
||
|
Recubrimiento interno Máx. temperatura operativa |
Fibra de silicona 700℃ o1000℃ |
Fibra de vidrio 500℃ |
|||
| Material de aislamiento (externo) |
Mineral wool Glass wool Super wool (biosoluble wool) |
― |
― |
||
| Material de aislamiento (interno) |
― |
― |
|||
| Fibra de costura | Fibra de PTFE o fibra SUS o fibra de sílice | ― | |||
| Método de conexión | Correa con manguito de vidrio (R) o correa con anillo en D (B) | Correa de anillo D (B) | |||
| Color | Azul | Azul | |||
| Temperatura operativa segura | Hasta 700 ℃ o 1000 ℃ Hasta 1292°F o 1832°F*2 |
Hasta 500℃ Hasta 932°F*2 |
|||
*1 El nombre del modelo difiere del modelo elegido
*2 La temperatura de operativa segura depende del material (revestimiento interior) utilizado.
*Además de lo anterior, se dispone de personalización según uso y producción a pedido (forma). No dude en consultarnos.
