Válvulas de retención
Equipo auxiliar Válvulas de retención
CX1
Características/Aplicaciones
Características
Se conecta y desconecta fácilmente con una conexión de férula.
Diseño compacto
Cara a cara (altura) 30 mm (1.1 in.)
Durabilidad superior
El cuerpo del producto está hecho de acero inoxidable, lo que lo hace duradero y resistente a la corrosión.
Tipo de sello de metal
Instalación flexible
Este producto se puede instalar tanto horizontal como verticalmente.
Permite el uso combinado con una trampa de vapor
Se puede usar en combinación con una trampa de vapor (DX1)
La trampa DX1 se vende por separado.
Aplicaciones típicas
Se pueden usar en líneas de vapor y agua (condensado)
Dimensiones/Peso
Dimensiones/Peso
| Tamaño | Dimensiones (mm) | Dimensiones (in) | Peso | |||
| L | W | L | W | (kg) | (lb) | |
|
38mm (Norma ISO) |
30 | 50,5 | 1.2 | 2.0 | 0,20 | 0.4 |
Especificaciones
| Modelo | Conexión | Máx. presión de operación | Máx. presión operativa diferencial | Apertura presión | Máx. temperatura de operación | Soporte de almacenamiento | Material del cuerpo | |||||
| Tipo | Tamaño |
PMO (MPa) |
PMO (psig) |
(MPa) | (psig) | (MPa) | (psig) | (℃) | (℉) | |||
| CX1 | Tri-Clamp |
38mm (ISO standard) |
0,5 | 72.5 | 0,5 | 72.5 | 0,003 | 0.44 | 220 | 428 |
Vapor/ Agua |
Acero inoxidable SUS316 |

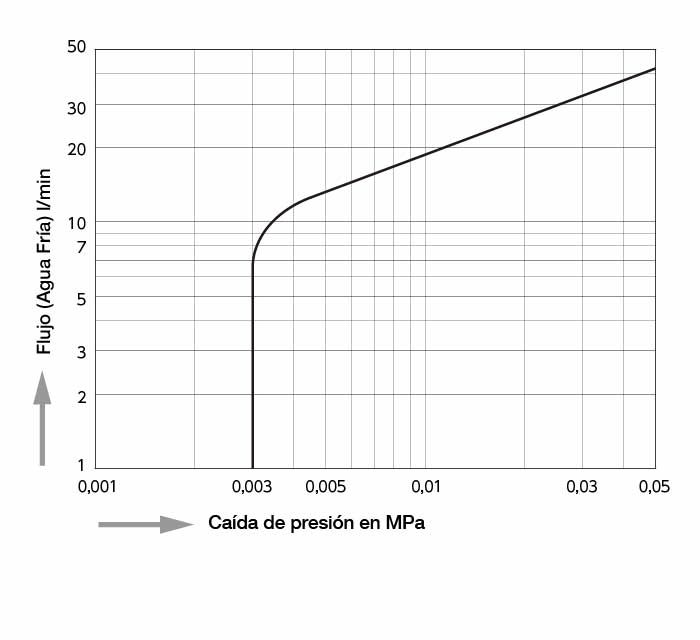

Pérdida de presión
Características
Se conecta y desconecta fácilmente con una conexión de férula.
Diseño compacto
Cara a cara (altura) 30 mm (1.1 in.)
Durabilidad superior
El cuerpo del producto está hecho de acero inoxidable, lo que lo hace duradero y resistente a la corrosión.
Tipo de sello de metal
Instalación flexible
Este producto se puede instalar tanto horizontal como verticalmente.
Permite el uso combinado con una trampa de vapor
Se puede usar en combinación con una trampa de vapor (DX1)
La trampa DX1 se vende por separado.
Aplicaciones típicas
Se pueden usar en líneas de vapor y agua (condensado)
Dimensiones/Peso
| Tamaño | Dimensiones (mm) | Dimensiones (in) | Peso | |||
| L | W | L | W | (kg) | (lb) | |
|
38mm (Norma ISO) |
30 | 50,5 | 1.2 | 2.0 | 0,20 | 0.4 |
| Modelo | Conexión | Máx. presión de operación | Máx. presión operativa diferencial | Apertura presión | Máx. temperatura de operación | Soporte de almacenamiento | Material del cuerpo | |||||
| Tipo | Tamaño |
PMO (MPa) |
PMO (psig) |
(MPa) | (psig) | (MPa) | (psig) | (℃) | (℉) | |||
| CX1 | Tri-Clamp |
38mm (ISO standard) |
0,5 | 72.5 | 0,5 | 72.5 | 0,003 | 0.44 | 220 | 428 |
Vapor/ Agua |
Acero inoxidable SUS316 |
