Serie S | Thermodynamische Kondensatableiter mit Ventilteller
Kondensatableiter Serie S | Thermodynamische Kondensatableiter mit Ventilteller
SF-340 SF-341
Modelle, die Dampfabschluss verhindern, erhältlich
Eigenschaften/
Anwendungen
Eigenschaften
Höhere Ableitungskapazität
Höhere Ableitungskapazität im Vergleich zu anderen Kondensatableitern der Serie S.
Einfache Wartung
Die problemlose, rasche Wartung wird durch die wenigen beweglichen Teile und den einfachen Zugang ohne Ausbau gewährleistet.
Spezielle Bauweise verhindert Dampfstau
Miyawaki hat spezielle Modelle im Angebot, mit denen sich Dampfstau vermeiden lässt.
Flexibler Einbau
Dieses Produkt kann sowohl horizontal als auch vertikal eingebaut werden.
Typische Anwendungen
Geeignet für zahlreiche Anwendungen.
Abmessungen/
Gewicht
Abmessungen/Gewicht
| Modell | Nennweite | Abmessungen (mm) | Gewicht | |||
| L | H1 | H2 | W | (kg) | ||
| SF-340 | 3/4” | 240 | 89 | 81 | 96 | 10,0 |
| SF-341 | 1” | |||||
Spezifikationen
| Modell | Anschluss |
Max. |
Max. |
Max. |
Gehäusematerial |
|
| Typ | Nennweite | (bar) | (bar) | (℃) | ||
| SF-340 |
Flansch FF,RF* |
3/4” | 16 | 16 | 220 |
Grauguss
|
| SF-341 | 1” | |||||
* Verfügbare Flanschnormen: ASME/JPI 150lb, 300lb, DIN PN16, JIS 10K, 16K, 20K
* Sondermodelle zur Verhinderung von Dampfabschluss verfügbar.
| Modelle | SF-340-2 / SF-341-2 |

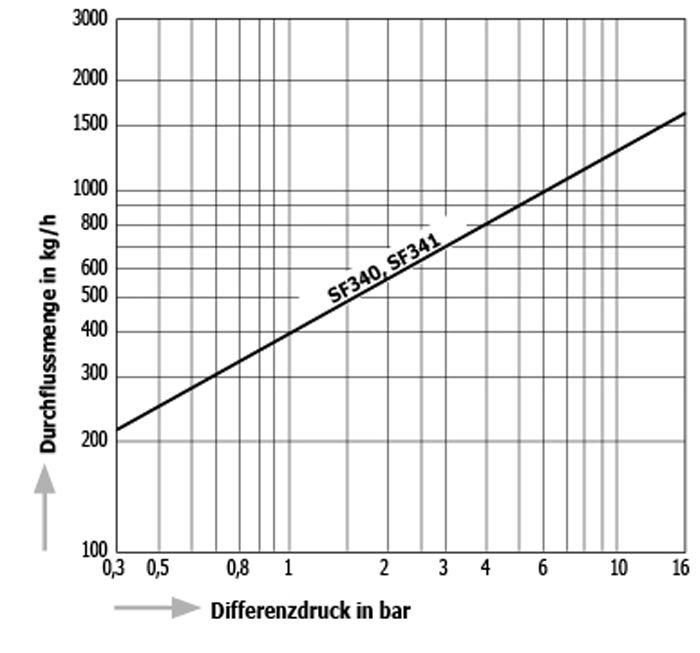

Ableitungskapazität
Eigenschaften
Höhere Ableitungskapazität
Höhere Ableitungskapazität im Vergleich zu anderen Kondensatableitern der Serie S.
Einfache Wartung
Die problemlose, rasche Wartung wird durch die wenigen beweglichen Teile und den einfachen Zugang ohne Ausbau gewährleistet.
Spezielle Bauweise verhindert Dampfstau
Miyawaki hat spezielle Modelle im Angebot, mit denen sich Dampfstau vermeiden lässt.
Flexibler Einbau
Dieses Produkt kann sowohl horizontal als auch vertikal eingebaut werden.
Typische Anwendungen
Geeignet für zahlreiche Anwendungen.
Abmessungen/Gewicht
| Modell | Nennweite | Abmessungen (mm) | Gewicht | |||
| L | H1 | H2 | W | (kg) | ||
| SF-340 | 3/4” | 240 | 89 | 81 | 96 | 10,0 |
| SF-341 | 1” | |||||
| Modell | Anschluss |
Max. |
Max. |
Max. |
Gehäusematerial |
|
| Typ | Nennweite | (bar) | (bar) | (℃) | ||
| SF-340 |
Flansch FF,RF* |
3/4” | 16 | 16 | 220 |
Grauguss
|
| SF-341 | 1” | |||||
* Verfügbare Flanschnormen: ASME/JPI 150lb, 300lb, DIN PN16, JIS 10K, 16K, 20K
* Sondermodelle zur Verhinderung von Dampfabschluss verfügbar.
| Modelle | SF-340-2 / SF-341-2 |
