      Druckminderer Pilotgesteuert für Dampf RE3

      Eigenschaften/
      Anwendungen

      Eigenschaften

      • Dampfdruckreduzierventile

        Diese automatischen Ventile reduzieren den Dampfversorgungsdruck passend auf den Zulassungsdruck für die jeweilige Anwendung und halten ihn konstant.

      • Pilotgesteuerte Ventile

        Der Antrieb erkennt den von der Steuerkammer gelieferten Druck und der Öffnungsgrad des Ventils wird so eingestellt, dass der Druck auf der Sekundärseite auf einem bestimmten Niveau gehalten wird.

      • Kompakte und kostengünstige Bauweise

        Platzsparend (sehr klein/leicht).
        Geringe Wärmeabgabe und ausgezeichnete Energiespareigenschaften und Kosteneffizienz.

      • Einfache Druckanpassung

        Der Druck kann ohne Werkzeug über einen Griff angepasst werden. (mit Verriegelung)

      • Überragende Langlebigkeit

        Hervorragende Langlebigkeit dank Überlastungsschutz.

      • Einfache Wartung

        Einfache Demontage und Wiedermontage.

      RE10N_overstress_prevention_mechanism_DE


      Anwendungen

      Geeignet für eine Vielzahl von Anwendungen, darunter lebensmitteltechnische Anlagen, Färbe- und Reinigungsgeräte sowie Heiz- und Klimageräte.

      Abmessungen/
      Gewicht

      Abmessungen/Gewicht




      Nennweite Abmessungen (mm) Gewicht
      L L1 H1 H2 W (kg)
      1/2” 90 127 87 58 74 2,7
      3/4” 95 130 2,8
      1” 100 132
      1 1/4” 130 155 111 73 96 6,2
      1 1/2” 6,3
      2” 140 157 121 79 110 8,3

      Spezifikationen

      Modell Anschluss

      Max.
      Betriebsdruck

      Betriebs-
      druckbereich

      Steuerdruck-
      bereich

      Werte

      Max.
      Druckminderungs-
      verhältnis

      Max.
      Betriebs-
      temperatur

      Gehäuse-
      material

      Typ Nennweite (bar)

      Primärseitiger
      Druck

      (bar)

      Sekundärseitiger
      Druck

      (bar)

      Cv Kvs (℃)
      RE3

      Gewindemuffe

      Rc,NPT

      1/2” 16 1 - 16 0,34 - 12 0,8 0,7 20:1 220

      Messing
      C3771

      3/4” 1,9 1,6
      1” 3,0 2,6
      1 1/4” 4,9 4,2
      1 1/2” 6,8 5,9
      2” 12,0 10,3

      ● Ausgleichsdruck: bis zu 0,3 bar
      ● Minimaler Differenzdruck: 0,7 bar
      ● Minimale einstellbare Durchflussmenge: 5 % der Nenndurchflussmenge
      ● Sperrdruck: bis zu 0,3 bar

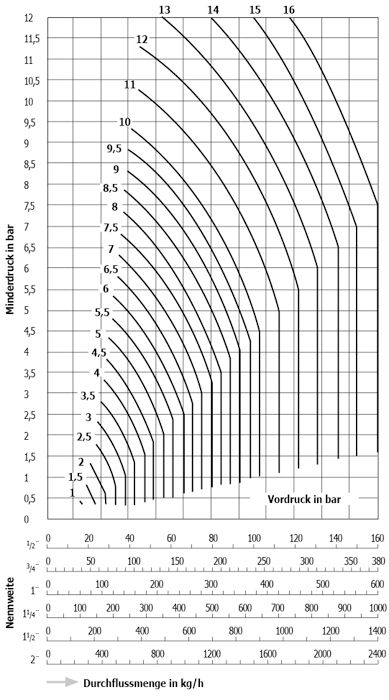

      Durchflussdiagramm


      ● Verwendung des Diagramms (Beispiel)
      Reduzierung des Drucks bei einer Dampfmenge von 400 kg/h von 12 bar auf 7 bar

      1. Ermitteln Sie den Punkt, an dem sich die Kurve des primärseitigen Drucks von 12 bar und die horizontale Linie des sekundärseitigen Drucks von 7 bar schneiden.
      2. Ziehen Sie vom Schnittpunkt aus eine vertikale Linie und ermitteln Sie das kleinste Produkt, bei dem der Dampfdurchsatz an dem Punkt, an dem sich die vertikale Linie mit den horizontalen Größenlinien schneidet, mindestens 400 kg/h beträgt.
      3. In diesem Fall ist das Druckreduzierventil mit einer Größe von 1" optimal.

      Einbaubeispiele

      RE3_installation_Ex_DE

      ■Zugehörige Produktmodelle zum Vergleich
      Schauglas TS1, T3
      Y-Schmutzfänger YM1, YSF
      Abscheider H3, H5
      Kondensatableiter je nach Bedingungen

      Eigenschaften

      • Dampfdruckreduzierventile

        Diese automatischen Ventile reduzieren den Dampfversorgungsdruck passend auf den Zulassungsdruck für die jeweilige Anwendung und halten ihn konstant.

      • Pilotgesteuerte Ventile

        Der Antrieb erkennt den von der Steuerkammer gelieferten Druck und der Öffnungsgrad des Ventils wird so eingestellt, dass der Druck auf der Sekundärseite auf einem bestimmten Niveau gehalten wird.

      • Kompakte und kostengünstige Bauweise

        Platzsparend (sehr klein/leicht).
        Geringe Wärmeabgabe und ausgezeichnete Energiespareigenschaften und Kosteneffizienz.

      • Einfache Druckanpassung

        Der Druck kann ohne Werkzeug über einen Griff angepasst werden. (mit Verriegelung)

      • Überragende Langlebigkeit

        Hervorragende Langlebigkeit dank Überlastungsschutz.

      • Einfache Wartung

        Einfache Demontage und Wiedermontage.

      RE10N_overstress_prevention_mechanism_DE


      Anwendungen

      Geeignet für eine Vielzahl von Anwendungen, darunter lebensmitteltechnische Anlagen, Färbe- und Reinigungsgeräte sowie Heiz- und Klimageräte.

      Abmessungen/Gewicht




      Nennweite Abmessungen (mm) Gewicht
      L L1 H1 H2 W (kg)
      1/2” 90 127 87 58 74 2,7
      3/4” 95 130 2,8
      1” 100 132
      1 1/4” 130 155 111 73 96 6,2
      1 1/2” 6,3
      2” 140 157 121 79 110 8,3
      Modell Anschluss

      Max.
      Betriebsdruck

      Betriebs-
      druckbereich

      Steuerdruck-
      bereich

      Werte

      Max.
      Druckminderungs-
      verhältnis

      Max.
      Betriebs-
      temperatur

      Gehäuse-
      material

      Typ Nennweite (bar)

      Primärseitiger
      Druck

      (bar)

      Sekundärseitiger
      Druck

      (bar)

      Cv Kvs (℃)
      RE3

      Gewindemuffe

      Rc,NPT

      1/2” 16 1 - 16 0,34 - 12 0,8 0,7 20:1 220

      Messing
      C3771

      3/4” 1,9 1,6
      1” 3,0 2,6
      1 1/4” 4,9 4,2
      1 1/2” 6,8 5,9
      2” 12,0 10,3

      ● Ausgleichsdruck: bis zu 0,3 bar
      ● Minimaler Differenzdruck: 0,7 bar
      ● Minimale einstellbare Durchflussmenge: 5 % der Nenndurchflussmenge
      ● Sperrdruck: bis zu 0,3 bar


      ● Verwendung des Diagramms (Beispiel)
      Reduzierung des Drucks bei einer Dampfmenge von 400 kg/h von 12 bar auf 7 bar

      1. Ermitteln Sie den Punkt, an dem sich die Kurve des primärseitigen Drucks von 12 bar und die horizontale Linie des sekundärseitigen Drucks von 7 bar schneiden.
      2. Ziehen Sie vom Schnittpunkt aus eine vertikale Linie und ermitteln Sie das kleinste Produkt, bei dem der Dampfdurchsatz an dem Punkt, an dem sich die vertikale Linie mit den horizontalen Größenlinien schneidet, mindestens 400 kg/h beträgt.
      3. In diesem Fall ist das Druckreduzierventil mit einer Größe von 1" optimal.

      RE3_installation_Ex_DE

      ■Zugehörige Produktmodelle zum Vergleich
      Schauglas TS1, T3
      Y-Schmutzfänger YM1, YSF
      Abscheider H3, H5
      Kondensatableiter je nach Bedingungen
