Dampfverteiler - Kondensatsammler
Dampfverteiler - Kondensatsammler Dampfverteiler - Kondensatsammler
MM_P&FMM
Merkmale/
Anwendungen
Eigenschaften
Kompakte Bauweise
Reduzieren Sie den Einbauraum und organisieren Sie das System.
Einfache Handhabung
Einbau, Wartung und Austausch sind einfach, was zu einer leichten Inspektion und geringeren Arbeitskosten führt. In Kombination mit dem UNC-Anschluss können Kondensatableiter mit Zweischraubenanschluss eingebaut und ausgetauscht werden, ohne dass die Verteilereinheit (Paket) demontiert werden muss.
Druckgeräterichtlinie (PED) zertifiziert
Typische Anwendungen
Geeignet für die Dampfverteilung und Kondensatsammlung, die Ihr Dampfmanagement vereinfacht.
Spezifikationen
Geschmiedeter Stahl
|
Modell |
Integriertes |
Max. |
Max. |
Körper |
Anschlussart |
Anzahl |
Anschluss |
Min. |
Hydrotest |
Kv-Werte |
Ungefähres |
Gehäusematerial |
|
MM04P |
Kolbenventil |
51,7bar |
425℃ |
1-1/2”, SW |
NPT, SW |
4 |
1/2”, 3/4” |
-29℃ |
77,5bar |
2.0 |
10 |
Geschmiedeter A105 |
|
MM08P |
8 |
20 |
||||||||||
|
MM12P |
12 |
30 |
*PMO ASME 300, SW, NPT 4.15MPa
*TMO ASME 300, SW, NPT 425℃ @ 2.8MPa
(*Kompakt Dampfverteiler / Kondensatsammler Pakete werden durch angebrachte Ventile und Kondensatableiter eingeschränkt.)
Gefertigter Stahl
|
Modell |
Integriertes |
Max. zulässiger |
Max. |
Körper Einlass/ |
Anschlussart |
Anzahl der |
Anschluss |
Min. |
Hydrotest |
Ungefähres |
Gehäusematerial |
|
FMM04 |
- |
42,6bar |
425℃ |
1/2" - 2" |
NPT, SW |
4 |
1/2”, 3/4” |
-29℃ |
63,9bar |
11 |
Gefertigter Stahl A106-B |
|
FMM06 |
6 |
15 |
|||||||||
|
FMM08 |
8 |
18 |
|||||||||
|
FMM10 |
10 |
23 |
|||||||||
|
FMM12 |
12 |
26 |
*PMO ASME 300, SW, NPT 4.15MPa
*TMO ASME 300, SW, NPT 240℃ @ 2.7MPa
(*Gefertigt Dampfverteiler / Kondensatsammler Pakete entsprechen den Spezifikationen des Kunden und
werden durch angebrachte Ventile und Kondensatableiter begrenzt.)
Beispiele für Pakete
Geschmiedeter Stahl
Gefertigter Stahl
●Empfehlung
・Steam Traps with Two-Bolt Connection | MIYAWAKI Inc. (miyawaki-inc.com)
・Two-Bolt Connectors | MIYAWAKI Inc. (miyawaki-inc.com)
Optionen

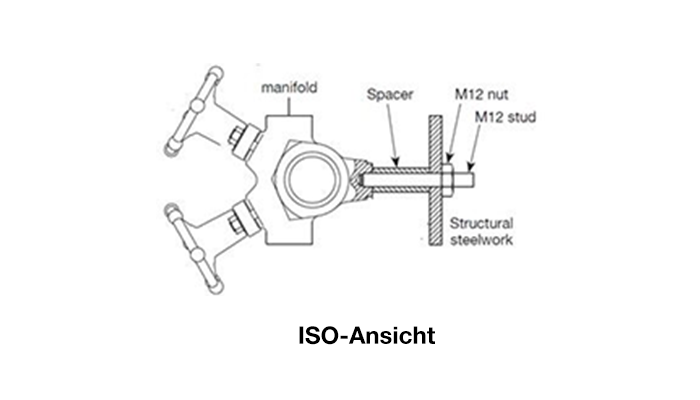

■Montagesatz
Um die Installation und Isolierung zu erleichtern, ist ein optionaler Montagesatz erhältlich, der einen Abstand von 2“ zu allen angrenzenden Strukturen gewährleistet.
Der Satz besteht aus Gewindebolzen, Abstandshaltern und Muttern, die auf die M12-Befestigungslöcher an der Rückseite des Verteilers abgestimmt sind.
Die folgenden Sets sind erhältlich:
4-Wege-Dampfverteiler: Einzelner Satz mit 2 Stehbolzen, Muttern und Abstandshaltern
8-Wege-Dampfverteiler: Einzelner Satz mit 3 Stehbolzen, Muttern und Abstandshaltern
12-Wege-Dampfverteiler: Einzelner Satz mit 4 Stehbolzen, Muttern und Abstandshaltern

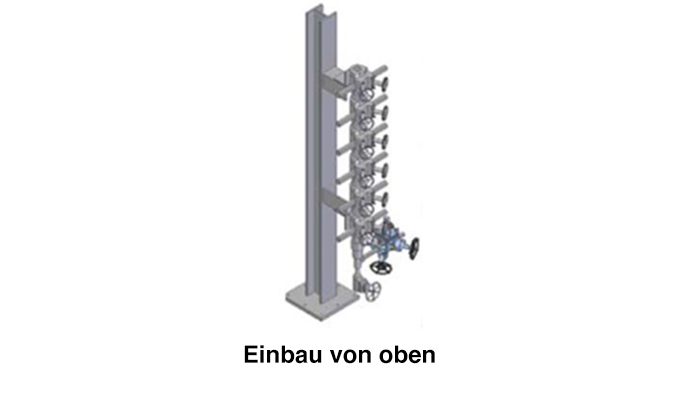

■Stahlkonstruktionen (Stand)
Für die Montage des Verteilers ist eine kundenspezifische Stahlkonstruktion (Ständer) dampfverteiler
■Wärmeisolierende Jacke
Zum Schutz des Personals vor Verbrennungsrisiken und zur Minimierung von Strahlungswärmeverlusten sind maßgeschneiderte Isoliermäntel erhältlich.
■Tauchrohr / Siphone-Rohr
Tauchrohr/Siphone-Rohr für Kondensatsammelrohre ist verfügbar, um die Anforderungen zu erfüllen.
