Serie HE (-U-Modell)

Dampfbetriebener Durchlauferhitzer | Umlaufverfahren

Warmwasserversorgung Dampfbetriebener Durchlauferhitzer | Umlaufverfahren

Serie HE (-U-Modell)

Konform mit dem JIS-Test der Auswirkungen auf die Wasserqualität/Warmwasserversorgung mit 95 ℃

Eigenschaften/
Anwendungen

Eigenschaften

Bestandener Auslaugtest
Liefert Warmwasser gemäß den Standards für Wasserqualität des Lebensmittelhygienegesetzes. Liefert sauberes Warmwasser dank indirekter Erwärmung.
Liefert von Warmwasser mit bis zu 95 ℃
Es eignet sich auch für Reinigungs- und Sterilisationszwecke bei 83 °C oder höher in der Lebensmittelindustrie.

Zuverlässige Warmwasserversorgung mit hohem Volumen
Bereitstellung von Warmwasser mit konstantem Ausgangsdruck und konstanter Temperatur.
Warmwasserbereiter ohne gesetzlich vorgeschriebene Inspektionen
Der Speichertank und der Druckbehälter erfordern keine regelmäßigen Überprüfungen, keine Meldungen an Behörden und keine Betriebsqualifikationen.

Geräuscharmer Betrieb
Keine Lärmbelästigung am Betriebsort, da keine durch die Vermischung von Dampf und kaltem Wasser verursachten Geräusche entstehen.
Warmwasser nur wenige Minuten nach Inbetriebnahme
Das System wird durch einfaches Betätigen eines Schalters unmittelbar in Betrieb genommen.

Typische Anwendungen

● Reinigung und Sterilisation in der Lebensmittel- und Getränkebranche ● Reinigung und Sterilisation von Küchenausstattung
● Reinigung von Industrieanlagen　● Schwimmbäder

Abmessungen/
Gewicht

Abmessungen/Gewicht

HE-04RH-U

Abmessungen (mm)				Gewicht	Betriebsgewicht
W	H	D1	D2	(kg)	(kg)
530	1500	1200	250	260	370

HE-08RH-U

Abmessungen (mm)				Gewicht	Betriebsgewicht
W	H	D1	D2	(kg)	(kg)
800	1500	1200	250	500	680

HE-12RH-U

Abmessungen (mm)				Gewicht	Betriebsgewicht
W	H	D1	D2	(kg)	(kg)
800	1500	1200	250	530	710

Spezifikationen

Modell	Anschluss								Heizmethode	Warmwasser- versorgungs- methode	Warmwasser- temperatur
	Typ	Nennweite									(℃)
		Wasser- einlass	Dampf- einlass	Warmwasser- austritt	Rücklauf Warmwasser- eintritt	Warmwasser- auslass	Dampf- kondensat	Überlauf
HE-04RH-5U	Gewindemuffe	1”	1”	1”	3/8”	3/4” (Flansch)	3/4” (Flansch)	1”	Dampf/ Kaltwasser/ Indirekte Heizung	Sekundärseite Stopp/ Umwälzung	30 - 95
HE-04RH-6U
HE-08RH-1U	Flansch	1 1/2”	1 1/2”	1 1/2”	1/2”	1”	3/4”	1 1/2”

HE-12RH-5U	Flansch	2”	2”	2”	1/2”	1”	3/4”	2”
HE-12RH-6U

Modell	Nennwärme- leistung kW (kcal/h)	Stromquelle (V)	Frequenz (Hz)	Elektrische Leistung (kW)	Nennstrom (A)	Betriebs- druckbereich (bar)		Abmessungen (mm)				Gewicht	Betriebs- gewicht
						Dampf	Kaltwasser	W	H	D1	D2	(kg)	(kg)
HE-04RH-5U	187 (160,000)	AC200 (3-phasig)	50	1.8	7.6	2 - 3,5 (Fließdruck)	1 - 4 (Fließdruck)	530	1500	1200	250	260	370
HE-04RH-6U			60	1.28	6.05
HE-08RH-1U	419 (360,000)		50	1.8	7.6			800				500	680
			60	2.7	9.9
HE-12RH-5U	838 (720,000)		50	2.8	11.3							530	710
HE-12RH-6U			60	2.7	9.9

● HE-08RH kann mit dem 50-Hz- und dem 60-Hz-Band verwendet werden.
● Bitte beachten, dass das Innere des Gehäuses nicht wasser- oder staubdicht ist.
● Standardausrüstung
・Sicherheitsvorrichtungen: Niedrigwassersicherung, Überhitzungsschutz, Pumpenüberlastungsschutz
・Material Nassseite: Edelstahl
・Einsatz in Innenräumen
・Integrierter offener Tank
● Weitere Anpassungen möglich. Wir freuen uns auf Anfragen.

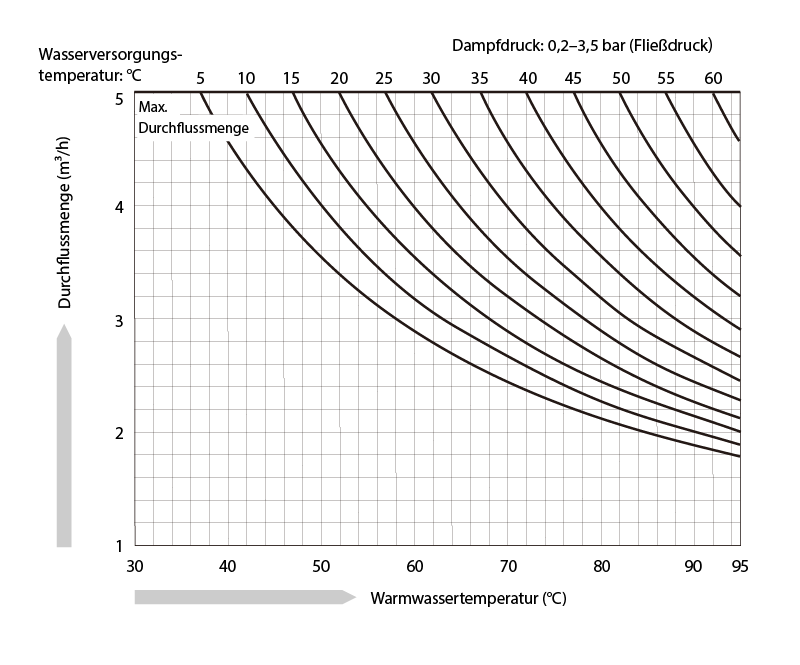

Warmwasserkapazität

Warmwasserzufuhr / Temperatur- Diagramm(nach Temperatur)

HE-04RH-U

HE-08RH-U

HE-12RH-U
