Vakuumbrecher
Zubehör Vakuumbrecher
CVU15
Eigenschaften/
Anwendungen
Eigenschaften
Überragende Langlebigkeit
Das Gehäuse des Produkts besteht aus Edelstahl und ist daher langlebig und korrosionsbeständig.
Kompakte und kostengünstige Bauweise
Platzsparender, einfacher Mechanismus mit besonders wenigen beweglichen Komponenten.
Kann nur vertikal eingebaut werden.
Einsatz in breiten Druck- und Temperaturbereichen
Der maximale Betriebsdruck beträgt 21 bar und die maximale Betriebstemperatur beträgt 450 ℃.
Beim Vakuumbrecher CVU15 handelt es sich um ein automatisches Ventil, durch das Außenluft angesaugt wird, um den in einem Dampfsystem entstandenen Unterdruck auszugleichen.
Typische Anwendungen
Geeignet für Dampfanlagen, Dampfleitungen, und Flüssigkeitsanlagen (Kesseltanks usw.)
Abmessungen/
Gewicht
Abmessungen/Gewicht
| Nennweite | Abmessungen (mm) | Gewicht | ||
| H | W | W1 | (kg) | |
|
1/2”×1/8” |
55 | 41 | 36 | 0,55 |
| 1/2”×1/2” | 70 | |||
Spezifikationen
| Modell | Anschluss |
Max. |
Max. |
Max. |
Gehäusematerial | |
| Typ | Nennweite | (bar) | (bar) | (℃) | ||
| CVU15 |
Gewindemuffe PT |
NPS1/2”×NPS1/2” |
21
|
21 | 450 |
Edelstahl |
● Max. zulässiger Druck (PMA): 21 bar PMA ist der Auslegungsdruck von druckfesten Teilen (Gehäuse).
● Max. zulässige Temperatur (TMA): 450 ℃ TMA ist die Auslegungstemperatur von druckfesten Teilen (Gehäuse).
● Differenzdruck von mindestens 0,005 bar zum Öffnen des Ventils erforderlich.
* AISI: American Iron and Steel Institute
●Bei diesem Produkt kann es aufgrund von Metall-auf-Metall-Dichtungen zu leichten Dampfleckagen am Lufteinlassanschluss kommen.
Bitte schließen Sie das Rohr an den Lufteinlassanschluss an und ziehen Sie die Rohrleitung bei der Installation an einen sicheren Ort.

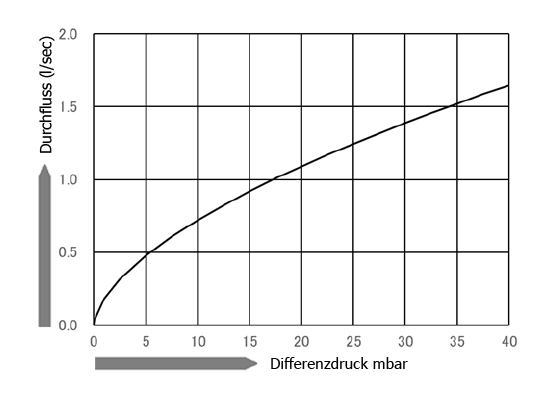

Ansaugvolumen
l/s: Luftdurchsatz pro Sekunde (1 Liter = 1000 cm²)
Einbaubeispiele
Funktionsprinzipien
■ Normalzustand
Im Normalzustand wirkt der Leitungsinnendruck P1 auf den Anschluss und der Druck der Ansaugluft P2 entspricht dem Atmosphärendruck.
P1 ist höher als P2 (P1>P2) und das Ventil wird durch diese Druckdifferenz geschlossen.
■ Betriebszustand
Bei Unterdruck in der Leitung wird der Druck P1 am Anschluss niedriger als der Druck P2 am Lufteinlass (P1<P2).
Das Ventil wird durch die Druckdifferenz geöffnet.
Das Ventil wird geschlossen, sobald Luft in der Leitung strömt und dadurch der Druck in der Leitung steigt. Der Normalzustand wird wiederhergestellt.
Eigenschaften
Überragende Langlebigkeit
Das Gehäuse des Produkts besteht aus Edelstahl und ist daher langlebig und korrosionsbeständig.
Kompakte und kostengünstige Bauweise
Platzsparender, einfacher Mechanismus mit besonders wenigen beweglichen Komponenten.
Kann nur vertikal eingebaut werden.
Einsatz in breiten Druck- und Temperaturbereichen
Der maximale Betriebsdruck beträgt 21 bar und die maximale Betriebstemperatur beträgt 450 ℃.
Beim Vakuumbrecher CVU15 handelt es sich um ein automatisches Ventil, durch das Außenluft angesaugt wird, um den in einem Dampfsystem entstandenen Unterdruck auszugleichen.
Typische Anwendungen
Geeignet für Dampfanlagen, Dampfleitungen, und Flüssigkeitsanlagen (Kesseltanks usw.)
Abmessungen/Gewicht
| Nennweite | Abmessungen (mm) | Gewicht | ||
| H | W | W1 | (kg) | |
|
1/2”×1/8” |
55 | 41 | 36 | 0,55 |
| 1/2”×1/2” | 70 | |||
| Modell | Anschluss |
Max. |
Max. |
Max. |
Gehäusematerial | |
| Typ | Nennweite | (bar) | (bar) | (℃) | ||
| CVU15 |
Gewindemuffe PT |
NPS1/2”×NPS1/2” |
21
|
21 | 450 |
Edelstahl |
● Max. zulässiger Druck (PMA): 21 bar PMA ist der Auslegungsdruck von druckfesten Teilen (Gehäuse).
● Max. zulässige Temperatur (TMA): 450 ℃ TMA ist die Auslegungstemperatur von druckfesten Teilen (Gehäuse).
● Differenzdruck von mindestens 0,005 bar zum Öffnen des Ventils erforderlich.
* AISI: American Iron and Steel Institute
●Bei diesem Produkt kann es aufgrund von Metall-auf-Metall-Dichtungen zu leichten Dampfleckagen am Lufteinlassanschluss kommen.
Bitte schließen Sie das Rohr an den Lufteinlassanschluss an und ziehen Sie die Rohrleitung bei der Installation an einen sicheren Ort.
l/s: Luftdurchsatz pro Sekunde (1 Liter = 1000 cm²)
■ Normalzustand
Im Normalzustand wirkt der Leitungsinnendruck P1 auf den Anschluss und der Druck der Ansaugluft P2 entspricht dem Atmosphärendruck.
P1 ist höher als P2 (P1>P2) und das Ventil wird durch diese Druckdifferenz geschlossen.
■ Betriebszustand
Bei Unterdruck in der Leitung wird der Druck P1 am Anschluss niedriger als der Druck P2 am Lufteinlass (P1<P2).
Das Ventil wird durch die Druckdifferenz geöffnet.
Das Ventil wird geschlossen, sobald Luft in der Leitung strömt und dadurch der Druck in der Leitung steigt. Der Normalzustand wird wiederhergestellt.
