Rückschlagventile
Zubehör Rückschlagventile
CV5R (20A)
Nur für Wasser/Warmwasser
Eigenschaften/
Anwendungen
Eigenschaften
Weichdichtung
Flexibler Einbau
Dieses Produkt kann sowohl horizontal als auch vertikal eingebaut werden.
Typische Anwendungen
Geeignet für Wasser- und Warmwasserleitungen bis zu 80 ℃
Abmessungen/
Gewicht
Abmessungen/Gewicht
| Nennweite | Abmessungen (mm) | Gewicht | ||
| L | W | B | (kg) | |
| 3/4” | 60 | 46 | 34 | 0,29 |
Spezifikationen
| Modell | Anschluss |
Max. |
Max. |
Öffnungsdruck |
Max. |
Medium |
Gehäusematerial |
|
| Typ | Nennweite |
PMO (bar) |
(bar) | (bar) | (℃) | |||
| CV5R |
Gewindemuffe |
3/4” | 16 | 16 | 0,03 | 80 |
Wasser/ |
Edelstahlguss |
● Max. zulässiger Druck (PMA): 21 bar PMA ist der Auslegungsdruck von druckfesten Teilen (Gehäuse).
● Max. zulässige Temperatur (TMA): 220 ℃ TMA ist die Auslegungstemperatur von druckfesten Teilen (Gehäuse).

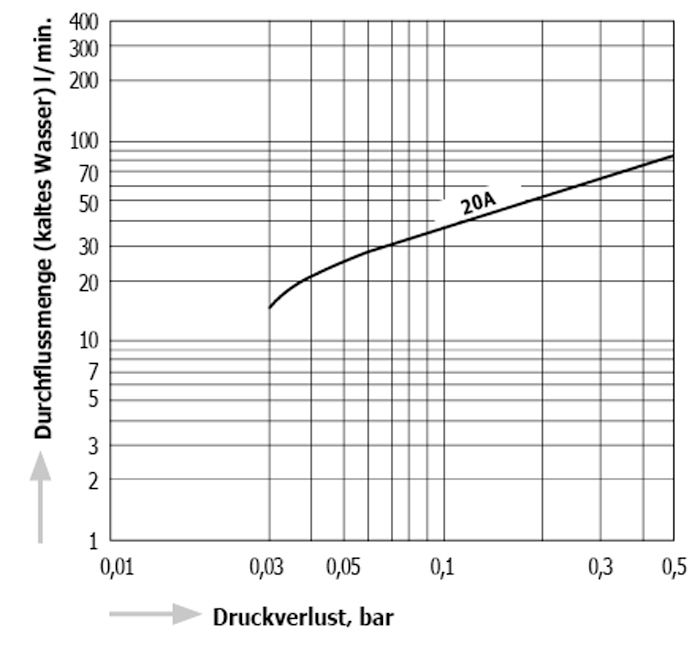

Druckverlust
Eigenschaften
Weichdichtung
Flexibler Einbau
Dieses Produkt kann sowohl horizontal als auch vertikal eingebaut werden.
Typische Anwendungen
Geeignet für Wasser- und Warmwasserleitungen bis zu 80 ℃
Abmessungen/Gewicht
| Nennweite | Abmessungen (mm) | Gewicht | ||
| L | W | B | (kg) | |
| 3/4” | 60 | 46 | 34 | 0,29 |
| Modell | Anschluss |
Max. |
Max. |
Öffnungsdruck |
Max. |
Medium |
Gehäusematerial |
|
| Typ | Nennweite |
PMO (bar) |
(bar) | (bar) | (℃) | |||
| CV5R |
Gewindemuffe |
3/4” | 16 | 16 | 0,03 | 80 |
Wasser/ |
Edelstahlguss |
● Max. zulässiger Druck (PMA): 21 bar PMA ist der Auslegungsdruck von druckfesten Teilen (Gehäuse).
● Max. zulässige Temperatur (TMA): 220 ℃ TMA ist die Auslegungstemperatur von druckfesten Teilen (Gehäuse).
