カスタムメイドについて

ミヤワキは80年以上の歴史の中で培った技術力を生かし、お客様の要求仕様に合わせたカスタム製品の製作に対応しております。
お気軽に最寄りの事業所へご相談ください。

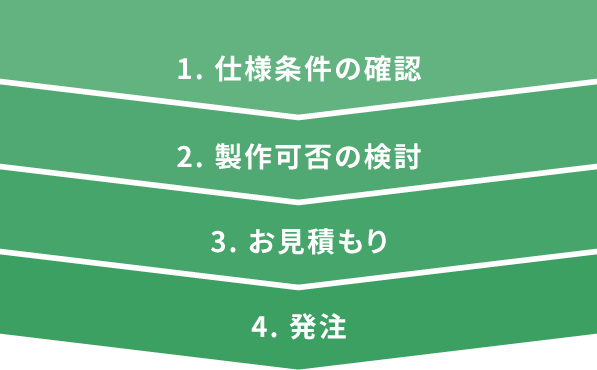

発注までの流れ

1. 仕様条件の確認 2. 製作可否の検討 3. お見積もり 4. 発注 1. 仕様条件の確認 2. 製作可否の検討 3. お見積もり 4. 発注

カスタム製品の製作事例

  • 1. 低温用温調トラップの事例

    要望:温調トラップの設定温度を50℃未満にしたい

    対応策:感温体を バイメタル → サーモエレメント に変更

    • 標準仕様
      設定可能温度

      50℃〜200℃

    • カスタム仕様
      設定可能温度

      20℃〜100℃

  • 2. 超高温・高圧用温調トラップの事例

    要望:温調トラップの許容温度と圧力を上げたい

    対応策:本体材質を WC9 → F91 に変更

    • 標準仕様
      最高許容圧力(PMA)

      25.0MPa

    • カスタム仕様
      最高許容圧力(PMA)

      43.1MPa

    • 標準仕様
      最高許容温度(TMA)

      593℃

    • カスタム仕様
      最高許容温度(TMA)

      620℃

カスタム項目

※ 上記以外の項目については、お気軽にお問い合わせください。

※ 上記以外の項目については、お気軽にお問い合わせください。

事例紹介

過熱蒸気輸送管用スチームトラップ

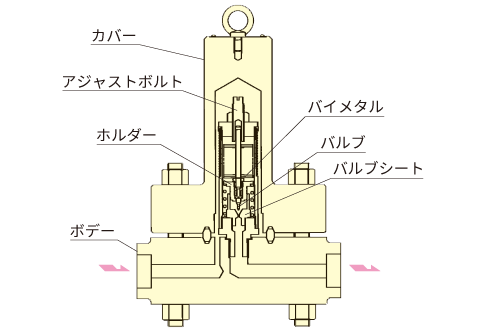

TBG82(バイメタル式温調トラップ)

カバー アジャストボルト ホルダー ボデー バイメタル バルブ バルブシート
  • 型式
  • TBG82
  • 最高使用圧力(PMO)
  • 20.0MPa
  • 最高許容圧力(PMA)
  • 43.1MPa
  • 最高使用温度(TMO)
  • 570℃
  • 最高許容温度(TMA)
  • 620℃
  • 本体材質
  • F91
  • 呼び径(A)
  • 15・20・25

原子力発電所向けスチームトラップ

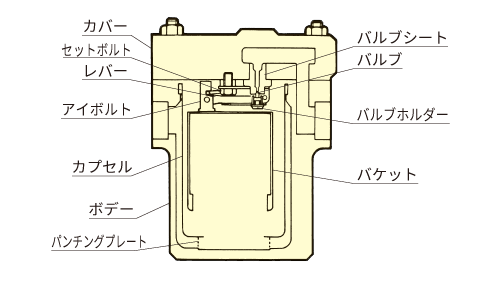

 PESA8N(下向きバケット式)

case_002.pngカバー セットボルト レバー アイボルト カプセル ボデー パンチングプレート バルブシート バルブ バルブホルダー バケット
  • 型式
  • PESA8N
  • 最高使用圧力(PMO)
  • 1.6MPa
  • 最高使用温度(TMO)
  • 350℃
  • 本体材質
  • A105またはA182F11
  • 呼び径(A)
  • 15・20・25
